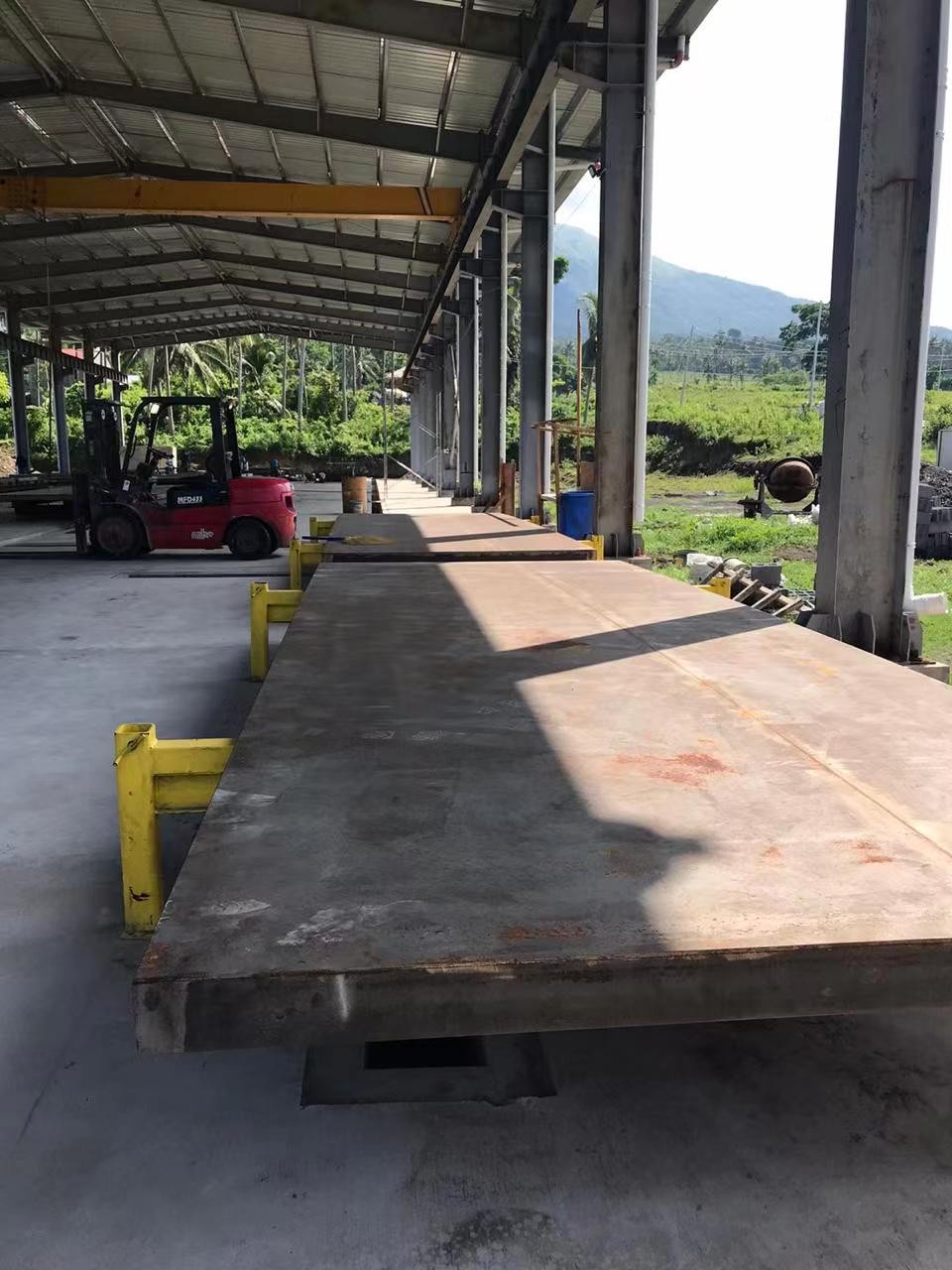

Disinn Strutturali, Lista tal-Materjal U Stima tal-Kwantitajiet Għall-Fabbrika ta' Ċangaturi tal-Konkrit Precast fin-Nofsinhar ta' Manila, il-Filippini
Il-fabbrika tadotta struttura tal-qafas tal-azzar portal, li hija ħafifa fil-piż, għolja fis-saħħa strutturali, tajba fir-reżistenza sismika u tar-riħ, u adattata għal bini ta 'fabbriki industrijali b'firxiet kbar u tagħbijiet ħfief
Introduzzjoni tal-Prodott
Ħin ta' Tlestija: L-aħħar tal-2018
Dimensjoni: Tul 66m, Wisa '24m, Għoli 7.8m
Krejn: krejn ta '5 tunnellati, għoli 5m (konformi mal-istandards Ewropej)
Tagħbija tar-riħ: 270kph
Grad Sismiku: 8 gradi
Saqaf: folja waħda ta 'l-azzar bil-kulur ta' 0.45mm (l-ebda pannelli tal-ħajt, l-ebda bibien, l-ebda twieqi, l-ebda sistema tad-drenaġġ)
2. Disinn Strutturali
2.1 Sistema Strutturali Prinċipali
Il-fabbrika tadotta struttura tal-qafas tal-azzar portal, li hija ħafifa fil-piż, għolja fis-saħħa strutturali, tajba fir-reżistenza sismika u tar-riħ, u adattata għal bini ta 'fabbriki industrijali b'firxiet kbar u tagħbijiet ħfief. Il-qafas tal-portal huwa magħmul minn kolonni tal-azzar, travi tal-azzar, u purlins, li jistgħu effettivament iġorru t-tagħbija tas-saqaf, it-tagħbija tar-riħ, il-forza sismika u t-tagħbija tal-krejn ta '5 tunnellati.
2.2 Punti ewlenin tad-Disinn Strutturali
Disinn tar-Reżistenza tar-Riħ: Flimkien mat-tagħbija tar-riħ ta '270kph, id-daqs tas-sezzjoni tal-kolonni u t-travi tal-azzar huwa ottimizzat, u n-nodi tal-konnessjoni jissaħħu biex jiżguraw li l-istruttura tista' tirreżisti impatt qawwi tar-riħ mingħajr deformazzjoni jew ħsara.
Disinn Sismiku: Skont il-grad sismiku ta '8 gradi, it-tqassim strutturali huwa raġonevoli, l-ebusija laterali tal-qafas hija msaħħa, u d-duttilità tal-istruttura hija mtejba biex titnaqqas il-ħsara kkawżata mit-terremoti.
Crane Load Bearing: It-travi u l-kolonni tal-azzar relatati mal-krejn huma ddisinjati apposta biex iġorru l-piż mejjet u t-tagħbija tax-xogħol tal-krejn ta '5 tunnellati (għoli 5m, standard Ewropew), li jiżguraw it-tħaddim sikur tal-krejn.
Struttura tas-saqaf: Is-saqaf jadotta folja waħda ta 'l-azzar tal-kulur ta' 0.45mm, imqiegħda fuq il-purlins, bi struttura sempliċi u prestazzjoni tajba li ma jgħaddix ilma minnha; l-ebda pannelli tal-ħajt, bibien, twieqi u sistema tad-drenaġġ ma huma stabbiliti, li hija konsistenti mar-rekwiżiti tal-proġett.
3. Lista tal-Materjal u Stima tal-Kwantità
Il-materjali kollha jintgħażlu skont standards nazzjonali u Ewropej rilevanti biex jiżguraw il-kwalità u l-ħajja tas-servizz tal-istruttura. Il-lista speċifika tal-materjal u l-istima tal-kwantità huma kif ġej:
|
Numru tas-serje |
Isem tal-Materjal |
Speċifikazzjonijiet |
Stima ta' Kwantità |
Rimarki |
|
1 |
Kolonni tal-Azzar |
Azzar b'forma ta' H-, H300×250×6×10 |
Madwar 20 tunnellata |
Q355B, li ġġorr it-tagħbija prinċipali, flimkien ma 'disinn ta' tagħbija sismika u tar-riħ |
|
2 |
Travi ta' l-Azzar |
H-azzar forma, H300×200×6×8 |
Madwar 18-il tunnellata |
Q355B, raġġ tal-qafas tal-portal, tagħbija tas-saqaf li ġġorr u tagħbija tal-krejn |
|
3 |
Purlins |
Z-azzar forma, Z180×70×20×2 |
Madwar 10 tunnellati |
Q235B, użat biex isostni folji tal-azzar bil-kulur tas-saqaf |
|
4 |
Folja Unika tal-Azzar tal-Kulur tas-Saqaf |
0.45mm ħoxna, galvanizzat + miksi bil-kulur |
Madwar 1680㎡ |
Li ma jgħaddix ilma minnu, reżistenti għall-korrużjoni-, li jaqbel mal-istruttura tas-saqaf |
|
5 |
Ferrovija tal-Krejn |
QU70 |
Madwar 68 metru |
Standard Ewropew, li jaqbel 5-tunnellati krejn |
|
6 |
Boltijiet ta'-saħħa għolja |
M20 × 80, 8.8 grad |
Madwar 1200 biċċa |
Użat għall-konnessjoni ta 'kolonni u travi ta' l-azzar |
|
7 |
Boltijiet Ordinarji |
M16 × 50, 4.8 grad |
Madwar 2800 biċċa |
Użat għall-konnessjoni ta 'purlins u folji tal-azzar bil-kulur |
|
8 |
Pjanċa tal-Azzar |
10mm ħoxna |
Madwar 8 tunnellati |
Użat għal pjanċa bażi ta 'kolonni ta' l-azzar u nodi ta 'konnessjoni |
|
9 |
Żebgħa kontra-sadid |
Żebgħa epoxy kontra-sadid |
Madwar 1200kg |
Għat-trattament kontra-sadid ta' strutturi tal-azzar |
3.1 Sommarju tal-Kwantità Totali
Konsum totali tal-azzar: Madwar 60 tunnellata; Folja tal-azzar tal-kulur tas-saqaf totali: Madwar 1680㎡; Boltijiet totali u aċċessorji oħra: Kif muri fit-tabella ta 'hawn fuq. Il-kwantità hija stima bbażata fuq il-parametri tal-proġett, u l-kwantità attwali jista 'jkollha devjazzjoni żgħira skont it-tpinġija dettaljata tal-kostruzzjoni.
4. Noti Supplimentari
Id-disinn strutturali jikkonforma ma 'l-istandards Ewropej (speċjalment għall-krejn ta' 5 tunnellati) u r-rekwiżiti lokali tat-tagħbija sismika u tar-riħ fil-Filippini.
L-ebda pannelli tal-ħajt, bibien, twieqi jew sistema tad-drenaġġ ma huma inklużi fil-lista tal-materjal, li hija konsistenti mar-rekwiżiti tal-proġett.
Il-kwantità tal-materjal hija valur stmat, u l-kwantità finali għandha tkun soġġetta għat-tpinġija dettaljata tad-disinn tal-kostruzzjoni.
Parti mill-kalkolu tat-tagħbija kif hawn taħt (dokument tal-kalkolu sħiħ kif mehmuż)
Tabella tat-tagħbija taħt kull kundizzjoni tax-xogħol waħda
It-tagħbija tal-kolonna
|
Kondizzjoni tax-xogħol |
Kolonna nru. |
It-tip tat-tagħbija |
Il-valur tat-tagħbija |
Parametru tat-tagħbija 1 |
Parametru tat-tagħbija 2 |
|
Ħallat ir-riħ 1 |
1 |
1 |
3.30 |
0.00 |
0.00 |
| 2 |
1 |
3.30 |
0.00 |
0.00 |
|
| 3 |
1 |
3.30 |
0.00 |
0.00 |
|
| 4 |
1 |
3.30 |
0.00 |
0.00 |
|
|
1 ir-riħ it-tajjeb |
1 |
1 |
9.90 |
0.00 |
0.00 |
| 2 |
1 |
3.30 |
0.00 |
0.00 |
|
| 3 |
1 |
3.30 |
0.00 |
0.00 |
|
| 4 |
1 |
3.30 |
0.00 |
0.00 |
|
|
Ir-riħ xellug 2 |
1 |
1 |
3.30 |
0.00 |
0.00 |
| 2 |
1 |
3.30 |
0.00 |
0.00 |
|
| 3 |
1 |
3.30 |
0.00 |
0.00 |
|
| 4 |
1 |
3.30 |
0.00 |
0.00 |
|
|
2 ir-riħ it-tajjeb |
1 |
1 |
9.90 |
0.00 |
0.00 |
| 2 |
1 |
3.30 |
0.00 |
0.00 |
|
| 3 |
1 |
3.30 |
0.00 |
0.00 |
|
| 4 |
1 |
3.30 |
0.00 |
0.00 |
Tagħbija tar-raġġ
|
Kondizzjoni tax-xogħol |
Għal diversi |
In-numru tat-tagħbija |
It-tip tat-tagħbija |
Il-valur tat-tagħbija ta '1 |
Parametru tat-tagħbija 1 |
Il-valur tat-tagħbija 2 |
Parametru tat-tagħbija 2 |
|
It-tagħbija kostanti |
1 |
1 |
1 |
1.20 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
1.20 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
1.20 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
1.20 |
0.00 |
0.00 |
0.00 |
|
|
Tagħbija ħaj |
1 |
1 |
1 |
1.80 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
1.80 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
1.80 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
1.80 |
0.00 |
0.00 |
0.00 |
|
|
Ħallat ir-riħ 1 |
1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
6.60 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
6.60 |
0.00 |
0.00 |
0.00 |
|
|
1 ir-riħ it-tajjeb |
1 |
1 |
1 |
6.60 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
6.60 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
3.30 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
6.60 |
0.00 |
0.00 |
0.00 |
|
|
Ir-riħ xellug 2 |
1 |
1 |
1 |
2.64 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
2.64 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
|
|
2 ir-riħ it-tajjeb |
1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
| 1 |
1 |
1 |
7.92 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
2.64 |
0.00 |
0.00 |
0.00 |
|
| 1 |
1 |
1 |
2.64 |
0.00 |
0.00 |
0.00 |
Krejn 1
|
proġett |
nodu |
nodu |
|
Numru tan-nodu tal-konnessjoni tal-krejn |
1 |
2 |
|
Tagħbija vertikali ta' kull nodu ġġenerat mill-pressjoni massima tar-rota fuq ix-xellug (Dmax jinsab fuq ix-xellug tal-medda) |
181.430 |
56.390 |
|
Tagħbija vertikali ta' kull nodu ġġenerat mill-pressjoni massima tar-rota fuq il-lemin (Dmax fuq il-lemin) |
56.390 |
181.430 |
|
Tagħbija vertikali ta’ kull nodu ġġenerat mill-pressjoni massima tar-rota tal-karozza vojta fuq ix-xellug (Wmax jinsab fuq ix-xellug tal-medda) |
0.000 |
0.000 |
|
Tagħbija vertikali ta 'kull node ġġenerata mill-pressjoni massima tar-rota ta' karozza vojta fuq in-naħa tal-lemin (Wmax huwa fuq in-naħa tal-lemin tal-medda) |
0.000 |
0.000 |
|
Eċċentriċità vertikali bejn it-tagħbija vertikali tal-krejn u l-ġonot (m) |
0.500 |
0.500 |
|
Forza massima orizzontali (Tmax) ġġenerata mill-forza orizzontali tal-brejk tal-krejn f'kull nodu |
5.002 |
5.002 |
|
Distanza vertikali bejn it-tagħbija orizzontali trasversali tal-krejn u kull nodu (m) |
0.800 |
0.800 |
|
Il-koeffiċjent ta 'aġġustament tal-effett meta wieħed iqis ix-xogħol fl-ispazju u l-effett tat-torsjoni |
1.000 |
|
|
Forza ta 'shear sismika u koeffiċjent dejjem jiżdied tal-mument tal-liwi ikkawżat minn pont tal-krejn |
1.000 |
|
|
Piż tal-pont tal-krejn |
141.221 |
|
|
Koeffiċjent ta 'tnaqqis tat-tagħbija magħquda ta' krejn ta 'span wieħed |
1.000 |
|
|
Koeffiċjent ta 'tnaqqis tat-tagħbija magħquda ta' żewġ krejnijiet span |
1.000 |
|
