Dan id-dokument jiffoka fuq id-disinn strutturali, l-analiżi, il-lista dettaljata tal-materjal u l-analiżi tal-adattabilità tas-suq ta 'maħżen tal-istruttura tal-azzar li jinsab fi Brisbane, l-Awstralja. Il-maħżen huwa ddisinjat b'dimensjonijiet speċifiċi u rekwiżiti funzjonali, u dan id-dokument se jiddiskuti wkoll l-applikabilità tal-proġett fis-swieq tal-Filippini, Papua Ginea Ġdida, iċ-Ċili u l-Afrika t'Isfel, kif ukoll il-miżuri ta 'aġġustament korrispondenti biex jissodisfaw il-ħtiġijiet lokali.





Il-parametri tad-disinn tal-qalba tal-maħżen tal-istruttura tal-azzar Brisbane huma bbażati fuq ir-rekwiżiti tal-utent, li jiżguraw is-sigurtà strutturali, l-applikabbiltà funzjonali u r-razzjonalità ekonomika. Il-parametri speċifiċi huma kif ġej:

Tul tal-istruttura prinċipali: 130.95 metri

Spazjar tal-qafas: 8.73 metri, total ta '16-il frejm

Wisa' tal-maħżen: 63 metru

Kolonni reżistenti-riħ: kolonna 1 kull 7 metri

Kolonna tan-nofs: 1 ringiela ta 'kolonni tan-nofs irranġati fin-nofs tal-maħżen, li taqsam il-maħżen f'partijiet tat-tramuntana u tan-nofsinhar mingħajr ħitan diviżorji

Krejnijiet overhead: 1 krejn tal-irfid tar-raġġ doppju-f'kull waħda mill-partijiet tat-tramuntana u tan-nofsinhar, b'kapaċità ta 'rfigħ ta' 20 tunnellata u għoli ta 'rfigħ ta' 7.5 metri

Għoli tal-maħżen prinċipali: 12.5 metri

Bibien roller shutter: 3 bibien roller shutter fuq kull wieħed mill-ħitan tat-tramuntana u tan-nofsinhar, 6 metri għoli u 5 metri wiesgħa

Canopies: kanupew 1 fuq kull wieħed mill-ħitan tat-tramuntana u tan-nofsinhar, 113.5 metri tul u 9 metri wisa 'sporġenza

Dawl tas-saqaf: Pannelli tad-dawl tas-saqaf irranġati b'mod raġonevoli biex jiżguraw dawl ta 'ġewwa

Bini ta' uffiċċji (in-naħa tal-punent): 2 sulari, 8 metri għoli, 6.6 metri wiesgħa (lvant-punent), 35 metru twil (tramuntana-nofsinhar)

Materjali tal-ħajt u tas-saqaf: pjanċa waħda tal-azzar tal-kulur ta '0.6mm għall-maħżen tal-istruttura tal-azzar; Panew tas-sandwich għall-bini tal-uffiċini (ħajt u saqaf); ċangatura tal-art: pjanċa tal-ġarr tal-art galvanizzata ta' 1mm ipprovduta minn CBC Company, b'konkos-mitfugħ-fil-post-





2.2.1 Struttura tal-Qafas Prinċipali

L-istruttura ewlenija tal-maħżen tadotta sistema ta 'qafas ta' l-azzar portal, li hija magħmula minn 16-il frejm ta 'l-azzar bi spazjar ta' 8.73 metri, li jiffurmaw struttura spazjali stabbli. Il-qafas tal-portal huwa magħmul minn azzar tas-sezzjoni H-iwweldjat, li għandu l-vantaġġi ta 'kapaċità għolja ta' ġarr, duttilità tajba u piż ħafif. Il-kolonni tal-qafas u t-travi huma konnessi minn ġonot riġidi biex jiżguraw l-istabbiltà ġenerali tal-istruttura. Il-medda ta 'kull frejm hija ta' 63 metru, u l-kolonna tan-nofs hija rranġata biex taqsam il-medda f'żewġ tifrex ta '31.5 metri, tnaqqas id-daqs tas-sezzjoni tar-raġġi u l-kolonni tal-qafas, u tottimizza l-prestazzjoni ekonomika tal-istruttura.

2.2.2 Disinn ta' Kolonna Reżistenti-Riħ

Kolonni reżistenti għar-riħ- huma rranġati tul it-tul tal-maħżen (130.95 metri) bi spazjar ta '7 metri. Il-kolonni reżistenti għar-riħ- huma magħmula minn azzar tas-sezzjoni H-, li huma konnessi mal-qafas prinċipali u l-pannelli tal-ħajt biex jirreżistu t-tagħbija tar-riħ laterali li taġixxi fuq il-maħżen. Il-qiegħ tar-riħ-kolonni reżistenti huwa ffissat fuq il-pedament, u l-parti ta 'fuq hija biċ-ċappetti bl-irfid tas-saqaf biex jiġi żgurat li l-kolonni reżistenti-riħ jistgħu jittrasmettu b'mod effettiv it-tagħbija tar-riħ lill-pedament.

2.2.3 Disinn tar-Raġġ tal-Krejn Overhead

Żewġ krejnijiet tal-irfid tar-raġġ doppju- huma rranġati fil-partijiet tat-tramuntana u tan-nofsinhar tal-maħżen, kull wieħed b'kapaċità ta 'rfigħ ta' 20 tunnellata u għoli ta 'rfigħ ta' 7.5 metri. It-travi tal-krejn huma magħmula minn azzar tas-sezzjoni H-iwweldjat, u l-binarji tal-krejn huma mwaħħla fuq in-naħa ta 'fuq tar-raġġi tal-krejn. Ir-raġġi tal-krejn huma appoġġjati fuq il-kolonni tal-qafas u l-kolonni tan-nofs, u n-nodi tal-konnessjoni huma ddisinjati bħala konnessjonijiet riġidi biex jiżguraw li r-raġġi tal-krejn ikollhom biżżejjed kapaċità ta 'ġarr u stabbiltà taħt l-azzjoni tat-tagħbija tal-krejn (inkluża tagħbija vertikali, tagħbija tal-impatt orizzontali u tagħbija laterali).

2.2.4 Disinn tal-Istruttura tal-Canopy

Canopies huma rranġati fuq il-ħitan tat-tramuntana u tan-nofsinhar tal-maħżen, kull wieħed 113.5 metri twil u 9 metri wisa 'sporġenza. L-istruttura tal-kanupew tadotta sistema tal-irfid tal-azzar cantilever, li hija konnessa mal-kolonni prinċipali tal-qafas tal-maħżen. Il-membri tal-irfid huma magħmula minn azzar tal-angolu u azzar tal-kanal, u s-saqaf tal-kanupew huwa mgħotti bi pjanċa waħda tal-azzar tal-kulur ta '0.6mm, konsistenti mas-saqaf tal-maħżen. L-irfid tal-cantilever huwa ddisinjat biex jirreżisti t-tagħbija tar-riħ u l-piż tiegħu stess, u n-nodi tal-konnessjoni mal-qafas prinċipali huma rinfurzati biex jipprevjenu d-deformazzjoni strutturali.

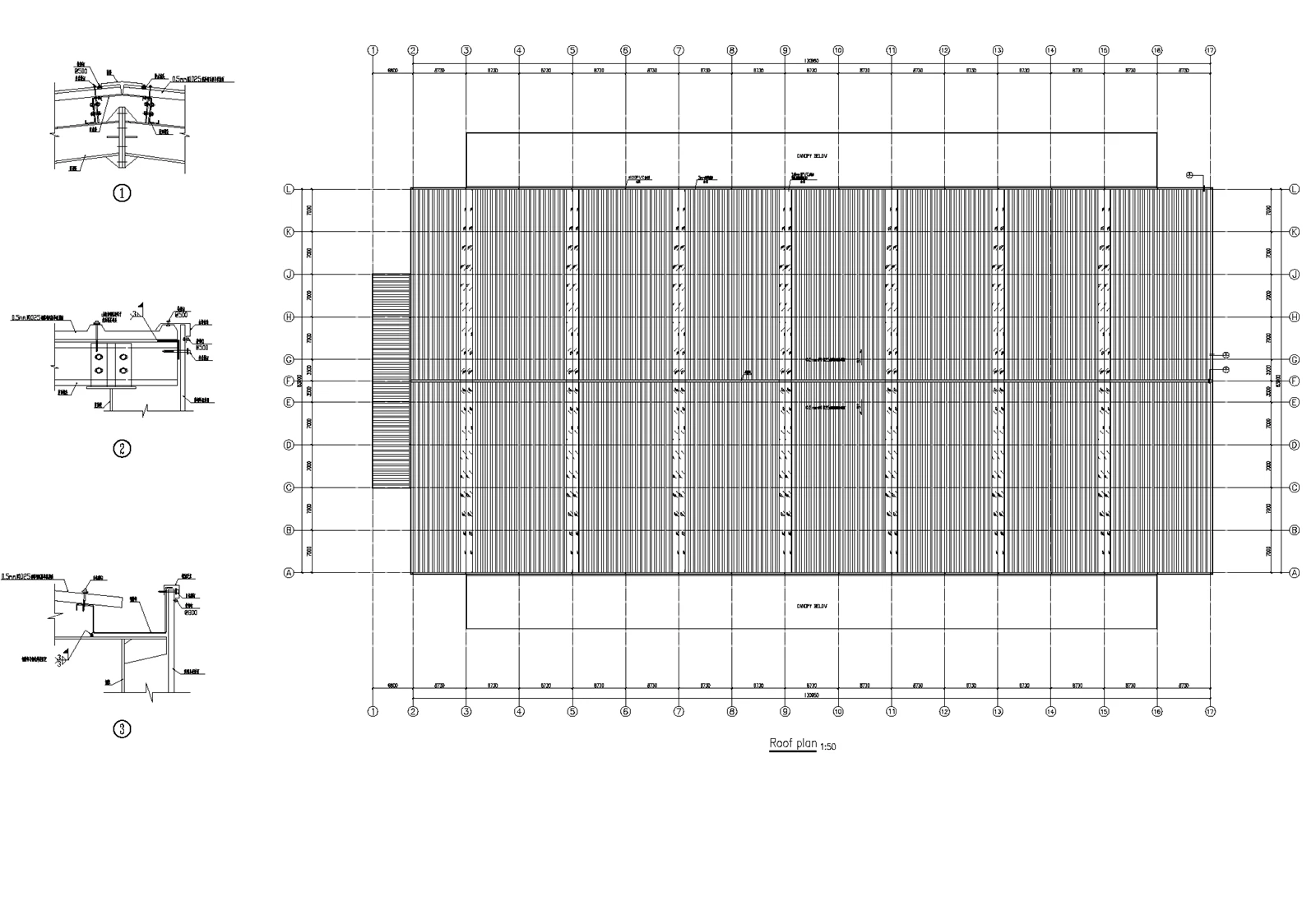

2.2.5 Disinn tal-Istruttura tas-Saqaf u tal-Ħitan

Is-saqaf u l-ħitan tal-maħżen tal-istruttura tal-azzar huma mgħottija b'pjanċa waħda tal-azzar tal-kulur ta '0.6mm, li hija mwaħħla fuq il-purlins u l-girts tal-ħajt permezz ta' viti tapping waħedhom-. Il-purlins u l-girts tal-ħajt huma magħmula minn azzar tas-sezzjoni C-, bi spazjar ta '1.5 metri, li jiżguraw il-flatness u l-istabbiltà tal-ħajt u tas-saqaf. Pannelli tad-dawl tas-saqaf huma rranġati b'mod raġonevoli bejn il-purlins, bi spazjar ta '8.73 metri (konsistenti mal-ispazjar tal-qafas), u l-pannelli tad-dawl jadottaw pannelli trasparenti FRP, li jistgħu jtejbu b'mod effettiv id-dawl naturali ta' ġewwa u jnaqqsu l-konsum tal-enerġija tad-dawl artifiċjali.

2.2.6 Disinn tal-Istruttura tal-Bini tal-Uffiċċju

Il-bini tal-uffiċini jinsab fuq in-naħa tal-punent tal-maħżen, 2 sulari għoli, 8 metri għoli, 6.6 metri wiesgħa (lvant-punent) u 35 metru twil (tramuntana-nofsinhar). L-istruttura tal-bini tal-uffiċċju tadotta sistema ta 'qafas tal-azzar, u l-kolonni u t-travi huma magħmula minn azzar tas-sezzjoni H-. Il-ħajt u s-saqaf huma mgħottija b'pannelli sandwich, li għandhom il-vantaġġi ta 'insulazzjoni tas-sħana, insulazzjoni tal-ħoss u reżistenza għan-nar. Iċ-ċangatura ta 'l-art tadotta pjanċa tal-ġarr ta' l-art galvanizzata ta '1mm ipprovduta minn CBC Company, b'-mitfugħa-fil-post-konkos, li tiżgura l-flatness u l-kapaċità ta' ġarr ta 'l-art.

2.2.7 Disinn tal-Fondazzjoni

Flimkien mal-kundizzjonijiet ġeoloġiċi fi Brisbane, il-pedament tal-maħżen u l-bini tal-uffiċini jadotta pedament indipendenti tal-konkrit rinfurzat. Id-daqs tal-pedament huwa determinat skont il-kapaċità tal-ġarr tal-ħamrija u t-tagħbija trażmessa mill-istruttura ta 'fuq. Il-pedament tal-kolonni tal-qafas, il-kolonni tan-nofs u l-kolonni reżistenti għar-riħ-huwa ddisinjat bħala fondazzjoni estiża biex tiżgura li l-pedament ikollu kapaċità ta 'ġarr suffiċjenti u kontroll tas-saldu. Il-qiegħ tal-pedament huwa pprovdut b'saff ta 'kuxxin biex jipprevjeni li l-pedament jitnaqqar mill-ħamrija.





L-analiżi strutturali hija bbażata fuq il-kodiċijiet tad-disinn tal-istruttura tal-azzar Awstraljan rilevanti (AS/NZS 4600:2018), u tagħbijiet varji li jaġixxu fuq l-istruttura huma kkalkulati b'mod preċiż, inkluż tagħbija permanenti, tagħbija ħaj, tagħbija tar-riħ, tagħbija tas-silġ u tagħbija tal-krejn.

3.1.1 Tagħbija Permanenti

It-tagħbija permanenti tinkludi prinċipalment l-awto-piż tal-istruttura (qafas tal-azzar, purlins, girts tal-ħajt, pannelli tal-ħajt, pannelli tas-saqaf, pannelli sandwich, ċangaturi tal-art, eċċ.) u l-piż ta 'tagħmir fiss (binarji tal-krejn, tagħmir tad-dawl, eċċ.). L-awto-piż tal-istruttura huwa kkalkulat skont id-densità tal-materjal u d-daqs tas-sezzjoni, u l-piż tat-tagħmir fiss huwa determinat skont it-tqassim attwali.

3.1.2 Tagħbija Ħaj

It-tagħbija ħaj tinkludi t-tagħbija ħaj tal-art tal-bini tal-uffiċini u t-tagħbija ħaj tas-saqaf tal-maħżen. It-tagħbija ħaj tal-art tal-bini tal-uffiċċji hija meħuda bħala 2.5 kN/m² (f'konformità mar-rekwiżiti tal-użu tal-uffiċċju), u t-tagħbija ħaj tas-saqaf tal-maħżen hija meħuda bħala 0.5 kN/m² (meta wieħed iqis it-tagħbija tal-manutenzjoni).

3.1.3 Tagħbija tar-Riħ

Brisbane tinsab f'żona kostali, u t-tagħbija tar-riħ hija tagħbija ta 'kontroll importanti. Skont il-veloċità tar-riħ fi Brisbane (veloċità tar-riħ bażika ta '40 m/s), il-pressjoni tar-riħ hija kkalkulata bħala 0.8 kN/m². It-tagħbija tar-riħ taġixxi fuq il-pannelli tal-ħajt, il-pannelli tas-saqaf, il-kanupew u l-kolonni tal-qafas, u t-tagħbija tar-riħ laterali hija trażmessa lill-pedament permezz tal-kolonni reżistenti għar-riħ-u s-sistema tal-qafas. Il-vibrazzjoni tal-istruttura kkawżata mir-riħ-hija wkoll ikkunsidrata biex tiżgura li l-istruttura jkollha biżżejjed stabbiltà taħt kundizzjonijiet ta 'riħ qawwi.

3.1.4 Tagħbija tas-Silġ

Il-klima fi Brisbane hija sħuna u umda, bi ftit borra, għalhekk it-tagħbija tal-borra tittieħed bħala 0.1 kN/m² (tagħbija minima tal-borra speċifikata fil-kodiċi), li ftit għandha impatt fuq id-disinn strutturali.

3.1.5 Tagħbija tal-Krejn

Kull krejn tal-irfid tar-raġġ doppju-għandu kapaċità ta 'rfigħ ta' 20 tunnellata, u t-tagħbija tal-krejn tinkludi tagħbija ta 'rfigħ vertikali, tagħbija ta' impatt orizzontali u tagħbija laterali. It-tagħbija tal-irfigħ vertikali hija 200 kN (20 tunnellata), it-tagħbija tal-impatt orizzontali hija 10% tat-tagħbija tal-irfigħ vertikali (20 kN), u t-tagħbija laterali hija 5% tat-tagħbija tal-irfigħ vertikali (10 kN). It-tagħbija tal-krejn hija applikata għat-travi tal-krejn, u l-influwenza tal-moviment tal-krejn fuq l-istruttura hija kkunsidrata fl-analiżi.





Bl-użu ta 'softwer ta' analiżi strutturali professjonali (SAP2000), il-mudell strutturali spazjali tal-maħżen u l-bini tal-uffiċini huwa stabbilit, u l-forza interna (forza axjali, forza ta 'shear, mument ta' liwi) ta 'kull membru strutturali (kolonni tal-qafas, travi, kolonni reżistenti għar-riħ-, travi tal-krejn, membri tal-irfid, eċċ.) tiġi kkalkulata taħt l-azzjoni magħquda ta' tagħbijiet varji. Ir-riżultati tal-analiżi juru li l-forza interna tal-membri strutturali kollha hija fil-medda permissibbli, u d-daqs tas-sezzjoni tal-membri huwa raġonevoli.





L-analiżi tal-istabbiltà tal-istruttura tinkludi stabbiltà ġenerali u stabbiltà lokali. L-istabbiltà ġenerali tal-qafas tal-azzar tal-portal hija żgurata mill-konnessjoni riġida ta 'kolonni u travi, l-arranġament ta' cross braces u r-restrizzjoni tal-pedament. L-istabbiltà lokali tal-kolonni u travi tal-azzar tat-taqsima H-hija żgurata billi tikkontrolla l-proporzjon tal-wisa-ħxuna tal-flanġ u l-web, li jissodisfa r-rekwiżiti tal-kodiċi tad-disinn. Barra minn hekk, l-istabbiltà tal-irfid tal-kanupew tal-cantilever hija kkontrollata, u l-miżuri ta 'rinfurzar jittieħdu fin-nodi tal-konnessjoni biex jipprevjenu l-buckling lokali.





Id-deflessjoni tat-travi tal-qafas, it-travi tal-krejn u l-irfid tal-kanupew hija kkontrollata biex jiġi żgurat li d-deflessjoni ma taqbiżx il-valur permess speċifikat fil-kodiċi. Id-deflessjoni permissibbli tat-travi tal-qafas hija L/250 (L hija l-medda tar-raġġ), id-deflessjoni permissibbli tat-travi tal-krejn hija L/500, u d-deflessjoni permissibbli tal-irfid tal-kanupew hija L/200. Ir-riżultati tal-verifika juru li d-deflessjoni tal-membri kollha tissodisfa r-rekwiżiti tad-disinn, u l-istruttura għandha ebusija tajba.





Ibbażat fuq il-kalkolu tat-tagħbija, l-analiżi tal-forza interna, l-analiżi tal-istabbiltà u l-kontroll tad-deflessjoni, is-sigurtà strutturali tal-maħżen u l-bini tal-uffiċini hija evalwata. Ir-riżultati juru li l-istruttura tissodisfa r-rekwiżiti tal-kodiċijiet tad-disinn tal-istruttura tal-azzar Awstraljan, għandha kapaċità ta 'ġarr suffiċjenti, stabbiltà u ebusija, u tista' ġġorr b'mod sikur tagħbijiet varji taħt kundizzjonijiet ta 'użu normali, li tiżgura t-tħaddim sikur tal-maħżen u l-bini tal-uffiċini.



Il-lista tal-materjal hija maqsuma f'żewġ partijiet: il-maħżen tal-istruttura tal-azzar u l-bini tal-uffiċċju, inkluż l-isem tal-materjal, l-ispeċifikazzjoni, il-mudell, il-kwantità u d-dożaġġ, li jiżguraw preċiżjoni u dettall għar-referenza tal-kostruzzjoni.



Isem tal-Materjal			Speċifikazzjoni/Mudell	Kwantità	Dożaġġ (kg)	Rimarki
Azzar tas-sezzjoni H-iwweldjat (travu tal-qafas)			H1000×400×16×20	16-il biċċa	80000	Span 63m, kull taqsima 63m twila, mħaxxna
Azzar tas-sezzjoni H-iwweldjat (kolonna tal-qafas)			H900×350×14×18	32 biċċa	70000	Għoli 12.5m, kull 12.5m twil, sezzjoni mħaxxna
Azzar tas-sezzjoni H-iwweldjat (kolonna tan-nofs)			H800×300×12×16	16-il biċċa	40000	Għoli 12.5m, kull 12.5m twil, sezzjoni mħaxxna
Azzar tas-sezzjoni H-iwweldjat (kolonna-reżistenti għar-riħ)			H700×300×12×14	19-il biċċa	30000	Għoli 12.5m, spazjar 7m, tul 130.95m, sezzjoni mħaxxna
Azzar tas-sezzjoni H-iwweldjat (raġġ tal-krejn)			H800×300×12×16	4 biċċiet	29000	2 biċċiet fit-tramuntana u fin-nofsinhar, kull 130.95m twil, sezzjoni mħaxxna
Ferrovija tal-krejn			QU100	4 biċċiet	10476	2 biċċiet fit-tramuntana u fin-nofsinhar, kull wieħed 130.95m twil
Azzar tas-sezzjoni C-(purlin)			C250×75×20×2.5	45 biċċa	45000	Spazjar 8.73m, tul 63m, kwantità miżjuda
Azzar tas-sezzjoni C-(girt tal-ħajt)			C200×70×20×2.0	180 biċċa	40000	Spazjar 1.5m, għoli 12.5m, kwantità miżjuda
Pjanċa waħda tal-azzar tal-kulur (saqaf/ħajt)			0.6mm, kulur: griż	lott 1	28620	Żona tas-saqaf: 130.95×63=8249.85㎡; żona tal-ħajt: (130.95×12.5×2)+(63×12.5×2)=4848.75㎡; erja totali: 13098.6㎡
Panel tad-dawl FRP			1.0mm, trasparenti	lott 1	3330	Spazjar 8.73m, kull 63m twil, wisa '1.2m; erja totali: 16×63×1.2=1209.6㎡
Bieb roller shutter			6m × 5m, manwali	6 biċċiet	1800	3 biċċiet fuq il-ħitan tat-tramuntana u tan-nofsinhar rispettivament
Azzar tal-angolu (irfid tal-kanupew)			L100×100×10	lott 1	9900	2 kanupini, kull wieħed 113.5m twil, 9m imdendel
Azzar tal-kanal (purlin tal-kanupew)			C160×60×20×2.0	32 biċċa	2560	Spazjar 4m, tul 9m
Bolt ta'-qawwa għolja			M20 × 80, 10.9 grad	2000 biċċa	1800	Għall-konnessjoni tal-membri tal-azzar
Kamin tal--tapping waħdu			ST5.5 × 50	50000 biċċa	750	Għall-iffissar tal-pjanċa tal-azzar tal-kulur u l-pjanċa tad-dawl
Konkrit			C30	lott 1	120000	Fondazzjoni indipendenti, volum totali 40m³ (3000kg/m³)
Tisħiħ			HRB400E, Φ16/Φ12/Φ8	lott 1	15000	Għal fondazzjoni indipendenti
Windows			1.2m × 1.5m, liga tal-aluminju	20 biċċa	1200	Irranġati b'mod uniformi fuq il-ħitan tat-tramuntana u tan-nofsinhar
Dożaġġ totali ta 'Materjali tal-Maħżen					519656	Madwar 519.66 tunnellata



Isem tal-Materjal			Speċifikazzjoni/Mudell	Kwantità	Dożaġġ (kg)	Rimarki
Azzar tas-sezzjoni H-iwweldjat (kolonna)			H400×200×8×10	16-il biċċa	3840	Għoli 8m, kull 8m twil
Azzar tas-sezzjoni H-iwweldjat (raġġ)			H300×150×6×8	24 biċċa	2880	Span 6.6m, kull 6.6m twil
Pannell Sandwich (ħajt)			100mm, qalba EPS, wiċċ tal-azzar tal-kulur	lott 1	7040	Żona tal-ħajt: (35×8×2)+(6.6×8×2)-15 (twieqi/bibien)=616.6㎡; piż: 11.42kg/㎡
Panew tas-sandwich (saqaf)			100mm, qalba EPS, wiċċ tal-azzar tal-kulur	lott 1	2420	Żona tas-saqaf: 35×6.6=231㎡; piż: 10.47kg/㎡
Pjanċa tal-ġarr tal-art galvanizzata			1mm, ipprovdut minn CBC Company	lott 1	2541	Żona tal-art: 35×6.6×2 (2 sulari)=462㎡; piż: 5.5kg/㎡
Konkrit (art)			C30	lott 1	27720	Ħxuna ta 'l-art: 100mm; volum: 462×0.1=46.2m³; piż: 3000kg/m³
Tisħiħ (art)			HRB400E, Φ12/Φ8	lott 1	4158	Proporzjon ta' rinfurzar: 0.9%
Azzar tas-sezzjoni C-(purlin/ħajt tal-ħajt)			C140×50×20×1.8	40 biċċa	1440	Spazjar 1.5m
Bolt ta'-qawwa għolja			M16×60, 10.9 grad	800 biċċa	576	Għall-konnessjoni tal-membri tal-azzar
Kamin tal--tapping waħdu			ST5.5 × 40	15000 biċċa	225	Għat-twaħħil ta 'pannelli sandwich
Bibien u twieqi			Bibien: 1.8m×2.1m; Twieqi: 1.2m × 1.5m	Bibien: 4; Windows: 12	1800	Liga ta' l-aluminju, ħġieġ-iżolatur tas-sħana
Konkrit (pedament)			C30	lott 1	9000	Fondazzjoni indipendenti, volum 3m³
Tisħiħ (pedament)			HRB400E, Φ14/Φ8	lott 1	1125	Għal fondazzjoni indipendenti
Dożaġġ totali ta 'Materjali tal-Bini ta' Uffiċċju					65605	Madwar 65.61 tunnellata





Dożaġġ totali ta 'materjali tal-maħżen tal-istruttura tal-azzar: 519656 kg (519.66 tunnellata)

Dożaġġ totali ta 'materjali tal-bini ta' uffiċċji: 65605 kg (65.61 tunnellata)

Dożaġġ totali tal-proġett kollu: 585261 kg (585.26 tunnellata)



Id-disinn oriġinali tal-proġett huwa bbażat fuq il-klima, il-kundizzjonijiet ġeoloġiċi u l-kodiċi tad-disinn fi Brisbane, l-Awstralja. Sabiex tadatta għas-swieq tal-Filippini, Papua New Guinea, iċ-Ċili u l-Afrika t'Isfel, huwa meħtieġ li jiġu analizzati l-kundizzjonijiet naturali lokali, il-kodiċi tal-bini u l-ħtiġijiet tal-utent, u tressaq miżuri ta 'aġġustament korrispondenti biex jiżguraw l-applikabilità, is-sikurezza u l-ekonomija tal-proġett fis-swieq fil-mira.





5.1.1 Analiżi tal-adattabilità

Il-Filippini tinsab fiż-żona tal-klima monsoon tropikali, b'temperatura għolja, xita qawwija, tifuni frekwenti (veloċità bażika tar-riħ sa 50 m/s) u kundizzjonijiet ġeoloġiċi kumplessi (ħafna żoni huma suxxettibbli għal terremoti, intensità sismika sa 7-8 gradi). Id-disinn oriġinali għandu l-problemi ta 'adattabilità li ġejjin:

Tagħbija tar-riħ: Id-disinn oriġinali huwa bbażat fuq il-veloċità bażika tar-riħ ta '40 m/s fi Brisbane, li hija inqas mill-veloċità tar-riħ tat-tifun fil-Filippini, għalhekk ir-reżistenza tar-riħ tal-istruttura hija insuffiċjenti.

Prestazzjoni sismika: Id-disinn oriġinali ma jikkunsidrax bis-sħiħ ir-rekwiżiti sismiċi, u n-nodi tal-konnessjoni tal-membri tal-azzar u d-disinn tal-pedament ma jistgħux jissodisfaw ir-rekwiżiti tal-intensità sismika lokali.

Xita: Ix-xita qawwija fil-Filippini teħtieġ disinn aħjar tad-drenaġġ tas-saqaf, inkella jista 'jseħħ tnixxija tal-ilma.

Korrużjoni tal-materjal: Il-klima tal-baħar fil-Filippini hija umda u mielħa, li hija faċli li tikkawża korrużjoni tal-istrutturi tal-azzar, u l-prestazzjoni kontra l--korrużjoni tad-disinn oriġinali jeħtieġ li titjieb.



5.1.2 Miżuri ta' Aġġustament

Aġġustament tar-reżistenza tar-riħ: Żid id-daqs tas-sezzjoni tal-kolonni tal-qafas, travi u kolonni reżistenti għar-riħ-, u żid in-numru ta 'kolonni reżistenti għar-riħ- (spazjar aġġustat għal 5 metri) biex ittejjeb l-ebusija laterali tal-istruttura. Issaħħaħ in-nodi tal-konnessjoni tal-irfid tal-kanupew u l-qafas prinċipali biex tevita li l-kanupew ikun imħasseb mit-tifuni. Ottimizza l-inklinazzjoni tas-saqaf (aġġusta minn 5% sa 8%) biex ittejjeb ir-reżistenza tar-riħ tas-saqaf.

Aġġustament sismiku: Adotta nodi ta 'konnessjoni flessibbli għal parti mill-membri tal-azzar biex ittejjeb id-duttilità tal-istruttura. Żid il-proporzjon ta' rinfurzar tal-pedament u waqqaf pads ta' iżolament anti-sismiċi fil-qiegħ tal-kolonni biex tnaqqas l-impatt tat-terremoti fuq l-istruttura. Issaħħaħ il-konnessjoni bejn ir-raġġ tal-krejn u l-kolonna tal-qafas biex tiżgura l-istabbiltà tal-krejn taħt kundizzjonijiet sismiċi.

Aġġustament tad-drenaġġ tas-saqaf: Żid in-numru ta 'pajpijiet tad-drenaġġ tas-saqaf (irranġa pajp 1 kull 10 metri) u jespandi d-dijametru tal-pajpijiet tad-drenaġġ (minn Φ100 sa Φ150) biex tiżgura drenaġġ bla xkiel. Uża siġillant li ma jgħaddix ilma minnu b'rendiment aħjar għall-konnessjoni ta 'pannelli tas-saqaf u pannelli tad-dawl biex tevita t-tnixxija tal-ilma.

Aġġustament kontra l--korrużjoni: Adotta trattament tal--dip galvanizing kontra l-korrużjoni għall-membri kollha tal-azzar (ħxuna tal-galvanizzazzjoni akbar minn jew ugwali għal 80μm), u applika żebgħa kontra l--korrużjoni (żewġ kowtijiet ta 'primer u żewġ kowtijiet ta' finitura) fuq il-wiċċ. Ibdel il-pjanċa waħda ta 'l-azzar tal-kulur ta' 0.6mm bi pjanċa waħda ta 'l-azzar tal-kulur galvanizzat ta' 0.6mm biex ittejjeb il-prestazzjoni kontra l--korrużjoni. Miżuri regolari ta' manutenzjoni kontra l--korrużjoni huma fformulati.

Aġġustament tal-materjal: Uża materjali reżistenti għall-korrużjoni- għall-bibien, twieqi u aċċessorji oħra, bħal hardware tal-istainless steel, biex testendi l-ħajja tas-servizz.





5.2.1 Analiżi tal-adattabilità

Papua New Guinea tinsab fiż-żona tal-klima tal-foresti tropikali tropikali, b'temperatura għolja, umdità għolja, xita qawwija, terremoti frekwenti (intensità sismika sa 7 gradi) u kundizzjonijiet ġeoloġiċi kumplessi (ħafna żoni muntanjużi, kapaċità fqira ta 'ġarr tal-pedament). Id-disinn oriġinali għandu l-problemi ta 'adattabilità li ġejjin:

Kundizzjonijiet ġeoloġiċi: Il-kapaċità tal-ġarr tal-pedament f'ħafna żoni hija baxxa, u l-pedament indipendenti oriġinali ma jistax jissodisfa r-rekwiżiti.

Xita u umdità: Xita għolja u umdità għolja jwasslu għal ventilazzjoni fqira fuq ġewwa u korrużjoni faċli ta 'strutturi u materjali tal-azzar.

Prestazzjoni sismika: Id-disinn oriġinali ma jissodisfax ir-rekwiżiti ta 'intensità sismika lokali, u l-istruttura hija suxxettibbli għal ħsara fit-terremoti.

Trasport u kostruzzjoni: It-traffiku fil-Papwa Ginea Ġdida huwa sottożviluppat, u t-trasport ta 'membri kbar tal-azzar huwa diffiċli; il-livell tal-kostruzzjoni lokali huwa baxx, u d-diffikultà tal-kostruzzjoni ta 'strutturi kumplessi hija għolja.

5.2.2 Miżuri ta' Aġġustament

Aġġustament tal-fondazzjoni: Għal żoni b'kapaċità baxxa ta 'ġarr tal-pedament, ibdel il-pedament indipendenti b'pedament tal-istrixxa jew fondazzjoni tal-pil biex ittejjeb il-kapaċità tal-ġarr tal-pedament. Il-fondazzjoni tal-munzell tadotta munzelli precast tal-konkrit rinfurzat b'tul ta '10-15-il metru, li huma adattati għal kundizzjonijiet ġeoloġiċi kumplessi.

Aġġustament tal-ventilazzjoni u kontra l--korrużjoni: Żid in-numru ta 'twieqi u waqqaf fannijiet tal-ventilazzjoni fil-maħżen biex ittejjeb il-ventilazzjoni ta' ġewwa u tnaqqas l-umdità. Il-membri kollha tal-azzar jadottaw galvanizzar sħun -dip galvanizzar + trattament taż-żebgħa kontra-korrużjoni, u l-pannelli sandwich tal-bini tal-uffiċċju jadottaw materjal tal-qalba tal-EPS tal-prova tal-umdità-. Is-saqaf u l-ħitan huma mgħammra b'saffi ta' prova tal-umdità- biex jipprevjenu l-penetrazzjoni tal-umdità.

Aġġustament sismiku: Irreferi għall-kodiċijiet tad-disinn sismiku lokali, ottimizza s-sistema strutturali, u adotta nodi ta 'kombinazzjoni riġidi-flessibbli biex ittejjeb id-duttilità sismika tal-istruttura. Naqqas il-medda tal-qafas (aġġusta l-ispazjar tal-qafas minn 8.73 metri sa 7 metri) biex ittejjeb l-istabbiltà ġenerali tal-istruttura. Issaħħaħ il-konnessjoni bejn il-kolonna tan-nofs u r-raġġ tal-qafas biex ittejjeb il-prestazzjoni sismika tal-istruttura.

Aġġustament tal-kostruzzjoni u tat-trasport: Issimplifika d-disinn strutturali, aqsam membri kbar tal-azzar f'sezzjonijiet żgħar għat-trasport, u għaqqadhom fuq il-post biex tiffaċilita t-trasport f'żoni muntanjużi. Agħżel metodi ta' konnessjoni sempliċi u faċli-biex-(bħal konnessjoni bil-boltijiet minflok iwweldjar) biex tadatta għal-livell ta' kostruzzjoni lokali. Ipprovdi tpinġijiet dettaljati tal-kostruzzjoni u gwida teknika fuq il--post biex tiżgura l-kwalità tal-kostruzzjoni.

Aġġustament tad-drenaġġ tas-saqaf: Żid l-inklinazzjoni tas-saqaf għal 10% u żid aktar pajpijiet tad-drenaġġ biex tiżgura drenaġġ bla xkiel f'xita qawwija.



5.3.1 Analiżi tal-adattabilità

Iċ-Ċili jinsab fil-kosta tal-punent tal-Amerika t'Isfel, b'territorju twil u dejjaq, klima kumplessa (minn tropikali għal moderata), terremoti frekwenti (wieħed mill-pajjiżi bl-ogħla attività sismika fid-dinja, intensità sismika sa 9 gradi), u riħ qawwi fiż-żoni kostali. Id-disinn oriġinali għandu l-problemi ta 'adattabilità li ġejjin:

Prestazzjoni sismika: Id-disinn oriġinali ma jistax jissodisfa r-rekwiżiti ta 'intensità sismika għolja fiċ-Ċili, u l-istruttura hija suxxettibbli għal ħsara severa f'terremoti qawwija.

Tagħbija tar-riħ: Iż-żoni kostali taċ-Ċili għandhom irjieħ qawwija, u r-reżistenza tar-riħ tal-istruttura oriġinali teħtieġ li titjieb.

Differenza fit-temperatura: Hemm differenza kbira fit-temperatura bejn il-ġurnata u l-lejl f'xi żoni taċ-Ċili, li tista 'tikkawża espansjoni termali u kontrazzjoni ta' strutturi tal-azzar, li twassal għal deformazzjoni strutturali.

Kodiċi tad-disinn: Iċ-Ċili għandu kodiċi stretti tal-bini, u d-disinn oriġinali bbażat fuq kodiċijiet Awstraljani ma jistax jissodisfa r-rekwiżiti tal-kodiċi lokali.

5.3.2 Miżuri ta' Aġġustament

Aġġustament sismiku: Adotta disinn ta 'iżolament sismiku għall-istruttura kollha, issettja berings ta' iżolament sismiku fil-qiegħ tal-kolonni tal-qafas biex tnaqqas ir-rispons sismiku tal-istruttura. Uża azzar b'duttilità għolja-għall-membri ewlenin tal-azzar (bħal kolonni tal-qafas u travi) biex ittejjeb il-prestazzjoni sismika tal-membri. Ottimizza d-daqs tas-sezzjoni tal-membri, iżżid il-ħxuna tal-ħanek u l-web, u ttejjeb il-kapaċità tal-ġarr u l-istabbiltà tal-membri. Issaħħaħ in-nodi tal-konnessjoni tal-membri kollha tal-azzar biex tiżgura li n-nodi jkollhom biżżejjed saħħa u duttilità.

Aġġustament tar-reżistenza tar-riħ: Żid id-daqs tas-sezzjoni tal-kolonni reżistenti għar-riħ-u travi tal-qafas, u naqqas l-ispazjar tal-kolonni reżistenti-riħ għal 6 metri. Issaħħaħ l-istruttura tal-kanupew, adotta sistema ta 'rfid aktar stabbli, u żżid in-numru ta' punti ta 'appoġġ bejn il-kanupew u l-qafas prinċipali. Il-pannelli tas-saqaf u l-pannelli tal-ħitan huma mwaħħla b'aktar viti ta' -tapping biex ma jitħallewx jintefħu b'riħ qawwi.

Aġġustament tad-differenza fit-temperatura: Issettja ġonot ta 'espansjoni fl-istruttura (kull 50 metru tul it-tul tal-maħżen) biex tirrilaxxa l-istress ikkawżat minn espansjoni u kontrazzjoni termali, u tevita deformazzjoni strutturali. Agħżel materjali tal-azzar bi stabbiltà termali tajba, u applika żebgħa ta 'insulazzjoni termali fuq il-wiċċ tal-membri tal-azzar biex tnaqqas l-impatt tad-differenza fit-temperatura. Is-saqaf u l-ħitan tal-bini tal-uffiċċju jadottaw pannelli sandwich b'rendiment aħjar ta 'insulazzjoni termali biex itejbu l-kumdità termali ta' ġewwa.

Adattament tal-kodiċi: Irreferi għall-kodiċi tad-disinn tal-istruttura tal-azzar Ċilena (E050) u l-kodiċi tad-disinn sismiku (NCh433), aġġusta l-parametri tad-disinn (bħal kombinazzjoni tat-tagħbija, fattur ta 'sikurezza, eċċ.) biex tissodisfa r-rekwiżiti tal-kodiċi lokali. Id-disinn tar-reżistenza għan-nar tal-istruttura huwa ottimizzat biex jissodisfa r-rekwiżiti lokali tas-sigurtà tan-nirien.

Aġġustament kontra l-{0}}korrużjoni: Għaż-żoni kostali, adotta galvanizzar bis-sħana + -trattament ta 'żebgħa kontra l-korrużjoni għall-membri tal-azzar, u uża materjali reżistenti għall-korrużjoni- għall-aċċessorji biex jadattaw għall-klima tal-baħar.





5.4.1 Analiżi tal-adattabilità

L-Afrika t'Isfel tinsab fl-emisferu tan-Nofsinhar, bi klima subtropikali, differenza kbira fit-temperatura bejn il-ġurnata u l-lejl, inqas xita fil-biċċa l-kbira taż-żoni, radjazzjoni solari qawwija, u riħ qawwi okkażjonali u terremoti (intensità sismika sa 6-7 gradi). Id-disinn oriġinali għandu l-problemi ta 'adattabilità li ġejjin:

Differenza fit-temperatura u radjazzjoni solari: Differenza kbira fit-temperatura bejn il-ġurnata u l-lejl tista 'tikkawża deformazzjoni strutturali; radjazzjoni solari qawwija se taċċellera t-tixjiħ tal-pjanċi tal-azzar bil-kulur u żebgħa kontra l-{0}}korrużjoni.

Prestazzjoni kontra l--korrużjoni: Xi żoni tal-Afrika t'Isfel għandhom umdità għolja, u l-istruttura tal-azzar hija suxxettibbli għall-korrużjoni, li taffettwa l-ħajja tas-servizz.

Prestazzjoni tar-riħ u sismika: Irjieħ qawwija u terremoti okkażjonali jeħtieġu li l-istruttura jkollha ċerta reżistenza għar-riħ u prestazzjoni sismika.

Konservazzjoni tal-enerġija: Radjazzjoni solari qawwija twassal għal temperatura ta 'ġewwa għolja, u d-disinn oriġinali għandu prestazzjoni fqira ta' insulazzjoni termali, li żżid il-konsum tal-enerġija.

5.4.2 Miżuri ta' Aġġustament

Id-differenza fit-temperatura u l-aġġustament tar-radjazzjoni solari: Issettja ġonot ta 'espansjoni fl-istruttura biex tirrilaxxa l-istress termali. Ibdel il-pjanċa waħda ta 'l-azzar bil-kulur ta' 0.6mm bi pjanċa ta 'l-azzar bil-kulur b'kisja anti-ultravjola biex tnaqqas it-tixjiħ ikkawżat mir-radjazzjoni solari. Il-pannelli tad-dawl tas-saqaf jadottaw pannelli FRP anti-ultravjola biex itejbu l-ħajja tas-servizz. Applika żebgħa ta 'insulazzjoni termali fuq il-wiċċ tal-membri tal-azzar biex tnaqqas l-impatt tad-differenza fit-temperatura.

Aġġustament kontra l--korrużjoni: Il-membri kollha tal-azzar jadottaw galvanizzar sħun-dip + trattament taż-żebgħa kontra-korrużjoni, u ż-żebgħa kontra -korrużjoni tagħżel prodotti b'reżistenza tajba għat-temp u prestazzjoni kontra-tixjiħ. Isir manutenzjoni regolari kontra l--korrużjoni biex testendi l-ħajja tas-servizz tal-istruttura. Il-partijiet tal-konnessjoni tal-membri tal-azzar huma ssiġillati b'siġillant li ma jgħaddix ilma minnu u kontra l--korrużjoni biex jipprevjeni l-penetrazzjoni tal-umdità.

Aġġustament tar-riħ u sismiku: Skont il-veloċità tar-riħ lokali u l-intensità sismika, iżżid b'mod xieraq id-daqs tas-sezzjoni tal-kolonni tal-qafas u l-kolonni reżistenti għar-riħ-, u ottimizza n-nodi tal-konnessjoni biex ittejjeb ir-reżistenza tar-riħ u l-prestazzjoni sismika tal-istruttura. Issaħħaħ l-istruttura tal-kanupew biex tevita ħsara kkawżata minn irjieħ qawwija.

Aġġustament tal-konservazzjoni tal-enerġija: Is-saqaf u l-ħitan tal-maħżen huma mgħottija b'saff ta 'qoton ta' insulazzjoni termali (ħxuna ta '50mm) bejn il-pjanċa tal-azzar tal-kulur u l-purlins / girts tal-ħajt biex itejbu l-prestazzjoni tal-insulazzjoni termali. Il-bini tal-uffiċini jadotta pannelli sandwich b'prestazzjoni aħjar ta 'insulazzjoni termali (qalba EPS ħoxna ta' 150mm) biex tnaqqas it-temperatura ta 'ġewwa u l-konsum tal-enerġija. Installa sunshades barra t-twieqi tal-bini tal-uffiċċju biex timblokka r-radjazzjoni solari qawwija.

Aġġustament tal-Fondazzjoni: Skont il-kundizzjonijiet ġeoloġiċi lokali, ottimizza d-disinn tal-pedament, u adotta fondazzjoni indipendenti jew pedament tal-istrixxa biex tiżgura l-kapaċità tal-ġarr tal-pedament. Għal żoni b'kundizzjonijiet ġeoloġiċi ħżiena, jespandi b'mod xieraq id-daqs tal-pedament.



Il-proġett tal-maħżen tal-istruttura tal-azzar fi Brisbane, l-Awstralja, huwa ddisinjat bi struttura raġonevoli, funzjonijiet kompluti u jissodisfa l-kodiċijiet tad-disinn lokali u r-rekwiżiti tal-użu. Il-lista dettaljata tal-materjal u d-dożaġġ ipprovduti f'dan id-dokument jistgħu jipprovdu referenza preċiża għall-kostruzzjoni. Għas-swieq tal-Filippini, Papua Ginea Ġdida, iċ-Ċili u l-Afrika t'Isfel, minħabba d-differenzi fil-kundizzjonijiet naturali lokali, il-kodiċi tal-bini u l-ħtiġijiet tal-utent, huma meħtieġa miżuri ta 'aġġustament korrispondenti biex isolvu l-problemi ta' reżistenza għar-riħ, prestazzjoni sismika, kontra l--korrużjoni, adattabilità tal-pedament u konservazzjoni tal-enerġija. Wara l-aġġustament, il-proġett jista 'jissodisfa r-rekwiżiti applikabbli lokali, u għandu benefiċċji ekonomiċi u soċjali tajbin fis-swieq fil-mira.
