Flimkien ma' Karatteristiċi tal-Prodott CBC, Adattabilità tas-Suq u Skemi ta' Modifika ta' Esportazzjoni għall-Filippini, iċ-Ċili u l-Papwa Ginea Ġdida

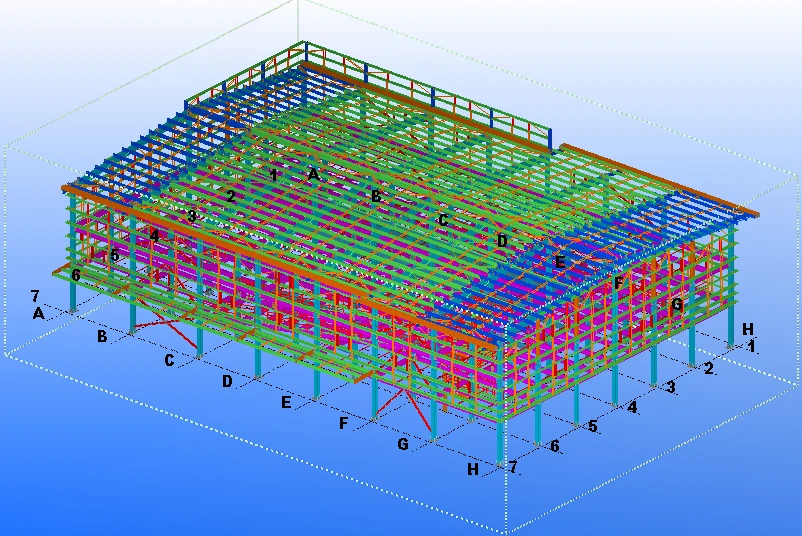

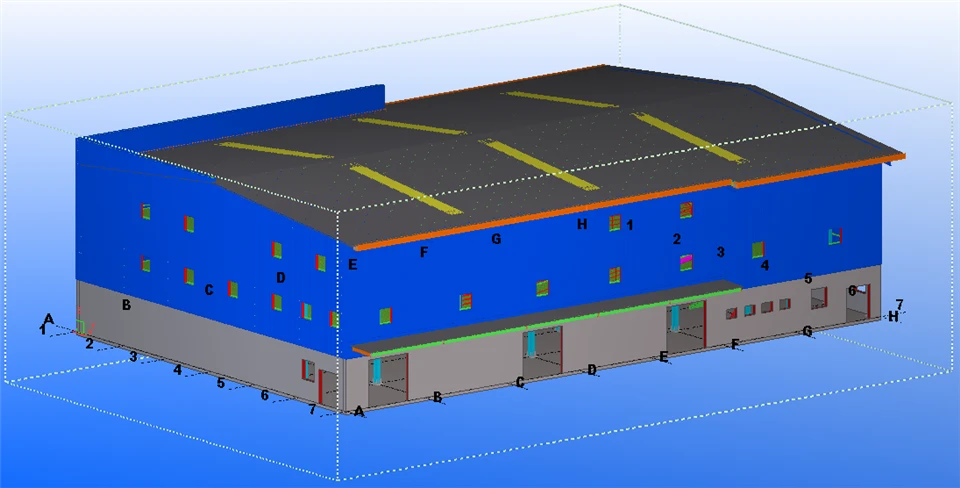

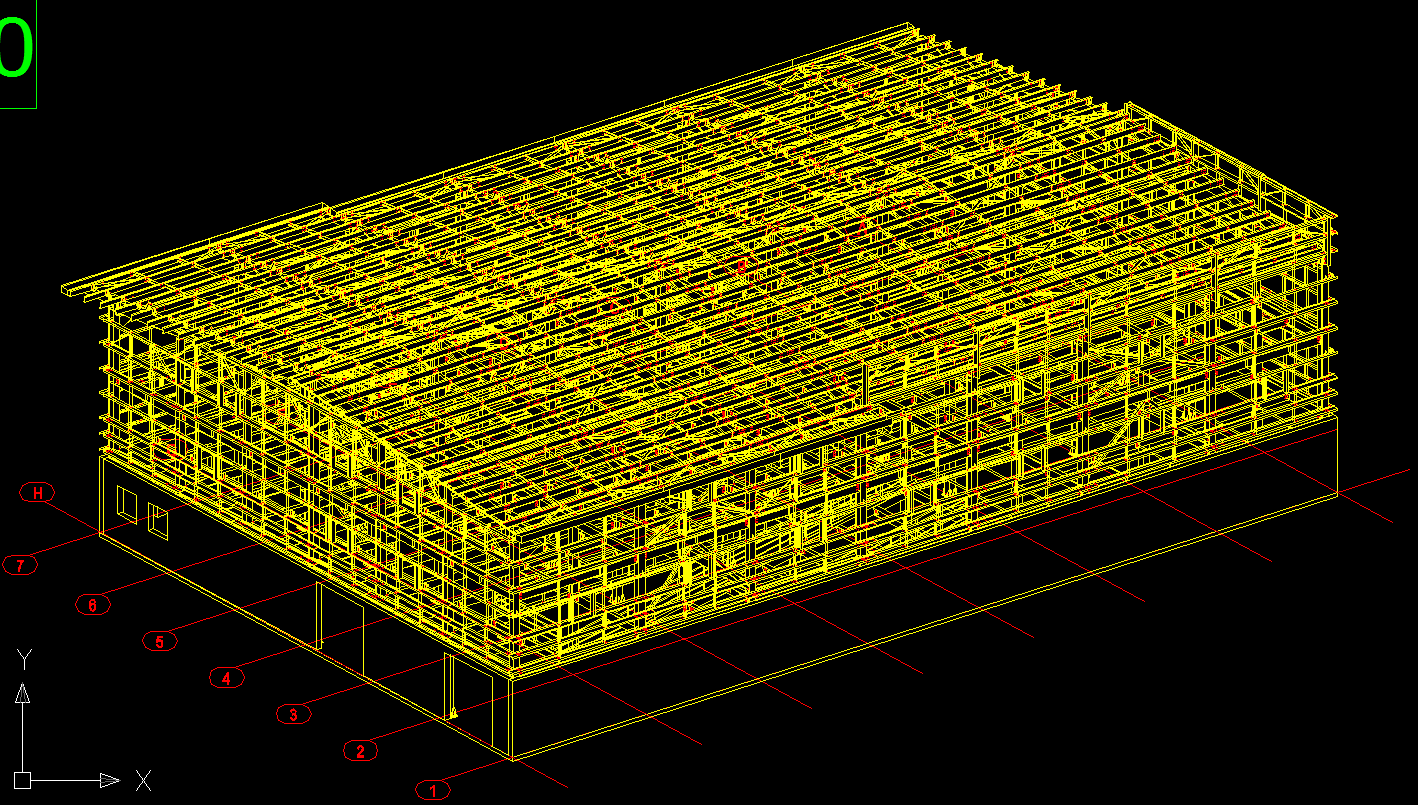

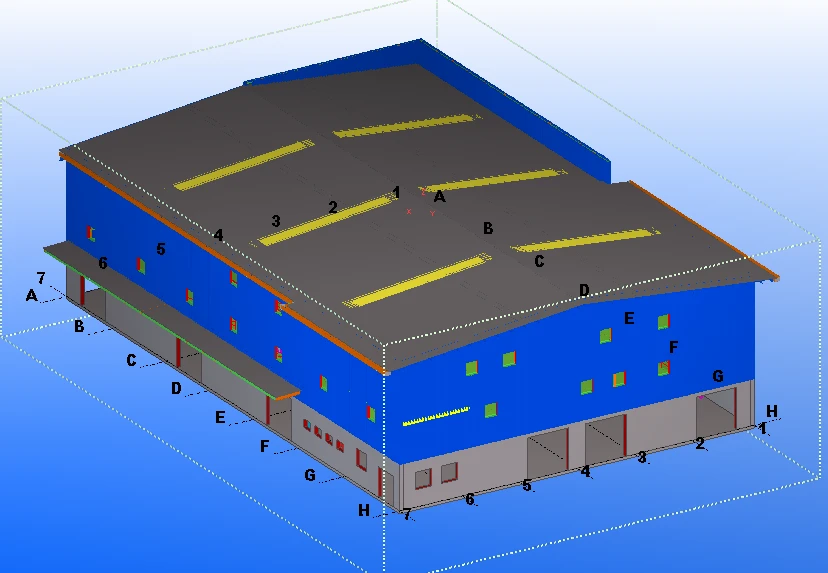

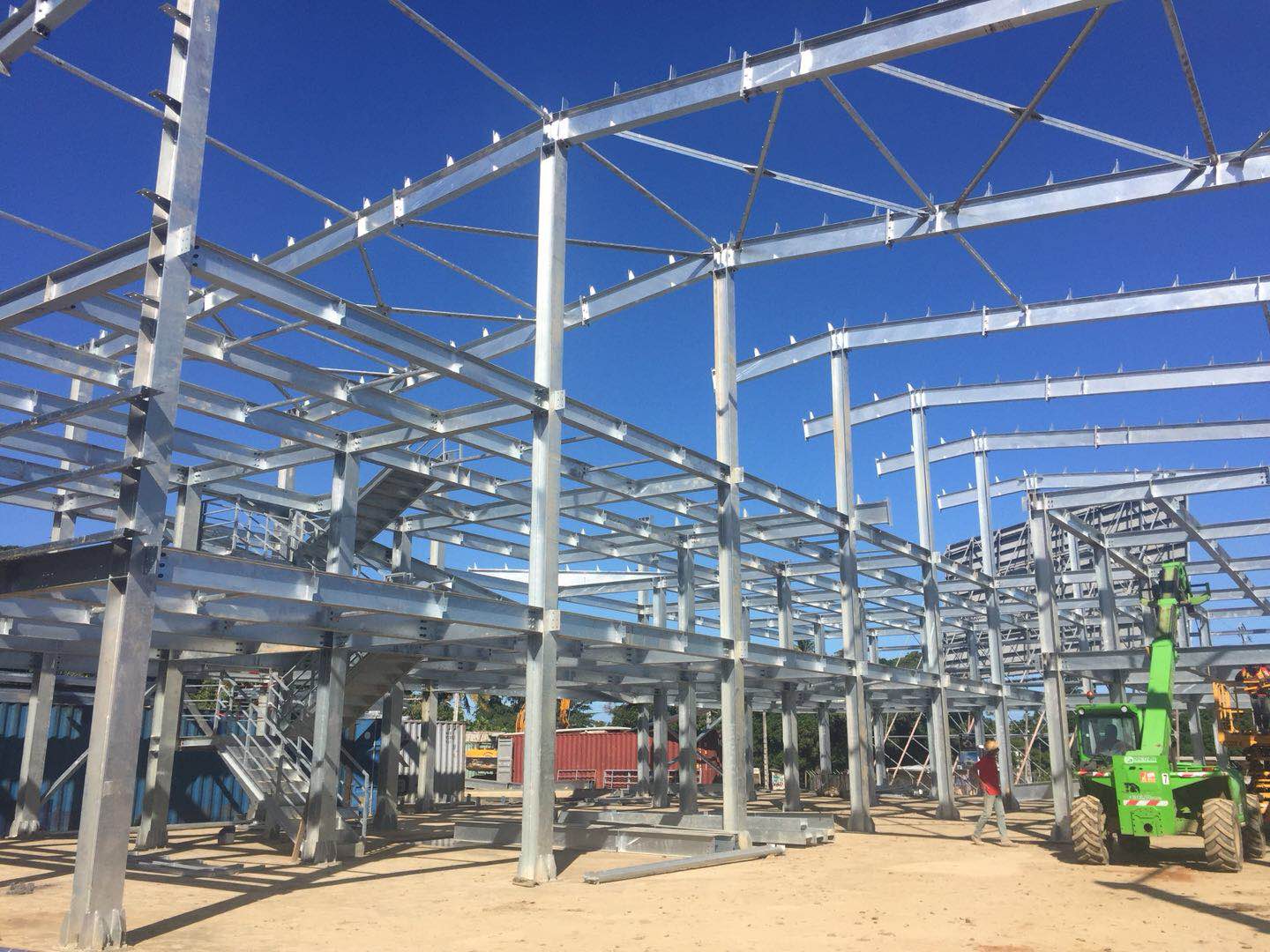

Qafas tad-Disinn ewlieni:Il-maħżen jadotta sistema ta 'struttura tal-azzar tal-qafas riġidu tal-portal ottimizzata għall-fabbrika ta' CBC -customized H-sezzjoni tal-azzar u hot-dip galvanizing core process, li taqbel bis-sħiħ mar-rekwiżiti tat-tagħbija (tagħbija tar-riħ 2.55kN/㎡, live load 10kN/㎡) u restrizzjonijiet dimensjonali ta 'New Caledonia. Id-disinn strutturali jsegwi l-prinċipju ta 'riġidità għolja, trasmissjoni ta' forza uniformi u fabbrikazzjoni modulari (il-karatteristika ewlenija tal-prodott tas-CBC għal strutturi tal-azzar tal-esportazzjoni), b'komponenti ewlenin konfigurati kif ġej:

 1. Sistema ta 'Bearing Vertikali: Kolonni ta' l-azzar Custom H300 × 300 × 8 × 14 (fabbrika CBC prefabbrikati) b'konnessjonijiet ta 'bażi ​​fissi mal-pedament tal-konkrit; It-tqassim tal-kolonna isegwi b'mod strett l-ispazjar mogħti (E-W: 4.6+4.25×4+4.6m, N-S:6.5+5.4×{3+6.4+6.2+5.88m), u sezzjonijiet tal-kolonna rinfurzati fir-rampa, lift tal-merkanzija u pożizzjonijiet tat-turġien għall-konċentrazzjoni tal-istress lokali.

 2. Sistema ta 'Bearing Orizzontali: Travi prinċipali jadottaw CBC H350 × 200 × 8 × 10 (fabbrika minn qabel -iwweldjati u galvanizzati), travi sekondarji jadottaw azzar tas-sezzjoni CBC standard C/Z {-(C200 × 70 × 20 × 2.5) għall-appoġġ tal-ċangatura tal-art; il-ġonta tal-kolonna tar-raġġ-jadotta konnessjoni riġida bil-bolt-qawwa għolja (proċess matur CBC għal strutturi tal-azzar tal-esportazzjoni) biex tiżgura reżistenza sismika u tar-riħ.

 3. Floor & Ramp System: CBC jipprovdi l-gverta tal-azzar kollha (YX75-200-600, 1.2mm ħxuna) għal fondut-in-art tal-konkrit fuq il-post (100mm ħxuna għal pavimenti standard, 150mm ħxuna għal rampi/żoni tal-liftijiet tal-merkanzija) biex jissodisfaw it-tagħbija ħaj/㎡; rampi one-way (W akbar minn jew ugwali għal 3.5m) huma ddisinjati bi travi sekondarji rinfurzati u decking tal-azzar kontra ż-żlieq.

 4. Sistema ta 'Magħluq: L-ewwel sular b'-ħajt tal-briks fuq il-post (370mm ħxuna) għal pressjoni tar-riħ fil--art u reżistenza għall-impatt; It-2/3 sular u saqaf b'folja waħda ta 'l-azzar tal-kulur ta' 0.65mm (prodott ta 'esportazzjoni standard CBC) b'disinn ta' strixxa ta 'insulazzjoni termali; 3 settijiet ta 'bibien rolling shutter ta' l-azzar tal-kulur ta '4 × 3m (CBC personalizzati) fit-tarf tan-nofsinhar, u twieqi standard ta' liga ta 'l-aluminju (personalizzati skond l-ispazjar tal-kolonni) fuq kull sular.

 5. Sistema tas-saqaf: Saqaf ta 'inklinazzjoni doppja-b'għoli tal-linja li jaqbel mal-għoli tal-eave ta' 10m; 7 ventilaturi ċirkolari (CBC standard Φ600mm) fuq kull naħa tal-linja b'pannelli korrispondenti tad-dawl tal-ġurnata FRP (tip ta 'esportazzjoni CBC, 1.5m × 6m); purlins tas-saqaf jadottaw C250 × 75 × 20 × 3.0 (standard CBC) biex iġorru t-tagħbija tar-riħ ta '2.55kN/㎡.

 6. Sistema Aċċessorju: lift tal-merkanzija ta '5 -tunnellata (CBC struttura tal-azzar hoistway personalizzata) u tromba tat-taraġ pedonali standard (qafas tal-azzar + ċangatura tal-pass tal-konkrit) huma rranġati ħdejn ir-rampi; il-membri kollha ta 'l-azzar huma galvanizzati bis-sħana-(proċess ta' kontra l-korrużjoni tal-qalba CBC għal prodotti ta 'esportazzjoni) biex jissodisfaw ir-rekwiżiti tal-klima tal-baħar ta' Kaledonja Ġdida.

 7. Mogħdija ta 'Trażmissjoni tal-Forza: Tagħbija estranja (riħ/tagħbija ħaj) → egħluq/ċangatura ta' l-art → raġġ sekondarju → raġġ prinċipali → kolonna ta 'l-azzar → fondazzjoni tal-konkrit → art; it-tagħbija lokali tal-liftijiet tar-rampa/tal-merkanzija tiġi trażmessa lill-kolonna rinfurzata permezz tal-qafas tar-raġġ sekondarju indipendenti biex tiġi evitata l-konċentrazzjoni ġenerali tal-istress strutturali.



Nru tas-serje	Isem tal-Materjal (Mudell tal-Prodott CBC)	Speċifikazzjoni	Xenarju ta' Applikazzjoni	Konsum (Tun)	Rimarki
1	H-Kolonna tal-azzar tad-dwana	H300×300×8×14	Bearing vertikali (l-artijiet kollha)	58.2	Imsaħħaħ 1.2x fir-rampa/elevatur/tromba tat-taraġ
2	Main Beam	H350×200×8×10	Bering prinċipali orizzontali (l-artijiet/saqaf kollha)	72.5	Konnessjoni riġida tal--kolonna tar-raġġ b'boltijiet ta'-saħħa għolja
3	Raġġ Sekondarju	C200×70×20×2.5 (standard CBC)	Appoġġ tal-art/rampa/ċangatura tas-saqaf	45.8	Tqassim dens fir-rampa (spazjar ta' 1.2m)
4	Purlin tas-saqaf	C250×75×20×3.0 (standard CBC)	Appoġġ tal-folja tal-azzar bil-kulur tas-saqaf	18.3	Ventilatur tal-linja li jaqblu/ftuħ tal-pannell tad-dawl tal-ġurnata
5	Decking tal-Azzar	YX75-200-600, 1.2mm	Mitfa-fil--art/rampa tal-konkrit	32.6	Inkluż it-tirqim tat-truf u pjanċa kontra-żliq għar-rampi
6	Qafas tal-Azzar tal-Hoistway	H200×200×6×8 (standard CBC)	Egħluq/bearing tal-liftijiet tal-merkanzija ta '5 tunnellati	6.8	Personalizzat skond id-dimensjonijiet tal-manifattur tal-liftijiet
7	Qafas ta 'l-Azzar tat-Taraġ	C180×70×20×2.0 (standard CBC)	Tromba tat-taraġ pedonali	4.2	Bil-pajp tal-azzar tal-poġġaman (Φ48 × 3.0)
8	Fittings tal-Konnessjoni	Bolt ta'-qawwa għolja (10.9s), pjanċa tal-bażi, stiffener	Raġġ-kolonna/kolonna-konnessjoni tal-pedament	9.5	Fittings tal-fabbrika CBC-immuntati minn qabel
9	Rolling Shutter Bieb Qafas ta 'l-Azzar	H150×150×5×7 (standard CBC)	Tarf tan-Nofsinhar 4 × 3m kulur azzar rolling shutter bieb	2.8	3 settijiet, rinfurzati għat-tagħbija tar-riħ
10	Bracket tal-Panew tal-Ventilatur/Daylighting	Azzar angolu L50 × 5	Ventilatur ċirkolari tas-saqaf/fissazzjoni tal-pannell tad-dawl tal-ġurnata	1.2	14-il ventilatur + pannelli tad-dawl tal-jum li jaqblu
**Total**	-	-	-	**252.9**	Esklużi folja tal-azzar bil-kulur, ħajt tal-briks u materja prima tal-konkrit

 Noti Supplimentari:

• Folja waħda ta 'l-azzar tal-kulur (0.65mm): Konsum totali 1,280 ㎡ (egħluq 2nd/3rd floor + saqaf), prodott ta' esportazzjoni standard CBC b'kisja galvanizzata AZ150.

• Ventilatur ċirkolari: 14-il sett ta 'tip ta' esportazzjoni standard CBC Φ600mm; Panel tad-dawl tal-ġurnata FRP: 14-il biċċa ta '1.5m × 6m (CBC anti-tip UV).

• Boltijiet ta '-qawwa għolja: 10.9s grad M24/M20 (fabbrika CBC pre-imqabbla), total ta' 3,800 sett.



 Iċċekkja-Sħiħa tal-Forza tal-Istruttura:Ibbażat fuq il-Kodiċi tal-Bini Lokali GB50017-2017 & New Caledonia, ir-riżultati kollha tal-kalkolu jissodisfaw ir-rekwiżiti tal-kapaċità tal-ġarr, deformazzjoni u stabbiltà, u l-punti ewlenin tal-istress huma ottimizzati għall-prodotti tal-azzar CBC:

 Kolonna tal-Azzar (H300×300×8×14) Analiżi tal-Forza:

• Tagħbija tal-Kompressjoni Assjali: Il-forza assjali massima tal-kolonna tal-qiegħ hija 1,850 kN (it-tielet sular tagħbija ħaj + awto-piż + tagħbija tas-saqaf), il-kapaċità ta 'ġarr ikkalkulata tal-kolonna CBC custom H- hija 2,620 kN (fattur ta' sikurezza 1.41 > 1.3, jissodisfaw ir-rekwiżit); il-mument massimu tal-liwi fis-sieq tal-kolonna huwa 285 kN·m (ikkawżat minn tagħbija tar-riħ 2.55kN/㎡), il-kapaċità tal-ġarr tal-flessjoni hija 420 kN·m (fattur ta 'sikurezza 1.47> 1.3).

• Rinfurzar Lokali: Il-kolonni fir-rampa/elevatur/tromba tat-taraġ huma soġġetti għal tagħbija eċċentrika (distanza eċċentrika massima 0.35m), is-sezzjoni hija rinfurzata b'1.2x l-istiffener (fabbrika CBC pre-iwweldjati), u l-fattur tas-sigurtà kkontrollat ​​huwa 1.38 > 1.3.

• Deformazzjoni: L-ispostament laterali massimu tal-kolonna taħt tagħbija tar-riħ huwa 12.8mm, il-proporzjon ta 'spostament (Δ/H) huwa 1/2,890 <1/1,500 (ilħaq il-limitu ta' deformazzjoni).

 Raġġ Prinċipali (H350×200×8×10) Analiżi tal-Forza:

• Bending & Shear Force: Il-mument massimu ta 'liwi tar-raġġ prinċipali ta' l-art huwa ta '580 kN·m (10kN/㎡ tagħbija ħaj), il-kapaċità ta' ġarr flexural ta 'CBC H350×200×8×10 hija 725 kN·m (fattur ta' sigurtà 1.25> 1.2); il-forza massima ta 'shear hija 320 kN, il-kapaċità ta' ġarr ta 'shear hija 450 kN (fattur ta' sikurezza 1.41 > 1.2).

• Iċċekkja Speċjali tar-Rampa tar-Rampa: Ir-raġġ prinċipali tar-rampa huwa soġġett għal tagħbija dinamika (operazzjoni ta 'karrettun żgħir), il-koeffiċjent tat-tagħbija dinamiku huwa 1.3, il-mument ta' liwi massimu kkalkulat huwa 650 kN·m, il-fattur tas-sigurtà huwa 1.12 (ottimizzat billi tiżdied id-densità tar-raġġ sekondarju għal spazjar ta '1.2m, il-fattur ta' sigurtà finali huwa 1.22 > 1.22).

• Deflessjoni: Id-deflessjoni massima tar-raġġ prinċipali taħt tagħbija ħaj hija 18.5mm, il-proporzjon tad-deflessjoni (f/L) huwa 1/2,170 < 1/2,000 (ilħaq il-limitu għall-istruttura tal-maħżen).

 Analiżi tal-Forza tas-Sistema tas-Saqaf:

• Il-purlin tas-saqaf (C250 × 75 × 20 × 3.0) iġorr il-ġbid tar-riħ (2.55kN/㎡) u l-piż awto-, il-kapaċità tal-ġarr ikkalkulata hija 1.35 darbiet it-tagħbija tad-disinn; il-parentesi tal-ventilatur ċirkolari (L50 × 5) hija kkontrollata għat-tagħbija tar-riħ, il-fattur tas-sigurtà huwa 1.42 > 1.3.

• Il-konnessjoni tal-linja tadotta disinn ta 'node riġidu standard CBC biex tevita ħsara lokali tas-saqaf ikkawżata minn riħ trasversali.

 Analiżi tal-Forza tal-Ċangaturi tal-Art/Rampa:

• Il-gverta ta 'vapur ta' l-azzar (YX75-200-600, 1.2mm) + 100mm ċangatura tal-konkrit għandha kapaċità ta 'ġarr ikkalkulata ta' 12.5kN/㎡ > 10kN/㎡ (tagħbija ħaj), il-gverta ta 'l-azzar kontra ż-żlieq fir-rampa (1.5mm ħxuna) tissodisfa r-rekwiżit ta' tħaddim dinamiku ta 'karrettun żgħir.

• Il-qafas tal-azzar tal-hoistway tal-liftijiet tal-merkanzija ta '5 tunnellati (H200 × 200 × 6 × 8) huwa suġġett għal tagħbija vertikali ta' 80kN (lift + merkanzija) u tagħbija orizzontali tar-riħ, il-fattur tas-sigurtà kkontrollat ​​huwa 1.45 > 1.3.

 Stabbiltà tal-Istruttura Sħiħa:

• Il-perjodu ta 'vibrazzjoni naturali tal-istruttura huwa 0.85s, li jevita reżonanza mal-frekwenza dominanti tar-riħ ta' New Caledonia; il-koeffiċjent ta' kontra l--qlib fil-pedament huwa 2.8 > 1.5 (ilħiq ir-rekwiżit ta' kontra-qlib taħt tagħbija estrema tar-riħ).

 Konklużjoni ewlenija:Id-disinn strutturali b'kolonni personalizzati CBC H300 × 300 × 8 × 14 u travi prinċipali H350 × 200 × 8 × 10 jissodisfa bis-sħiħ ir-rekwiżiti tat-tagħbija u l-użu tal-Kaledonja l-Ġdida, u l-indikaturi ewlenin kollha huma ogħla mill-istandards minimi ta 'sikurezza.



 Adattabilità tas-Suq:Flimkien mas-Swieq tal-Esportazzjoni ewlenin tas-CBC: l-Oċeanja, l-Asja tax-Xlokk, l-Amerika t'Isfel, dan id-disinn huwa ottimizzat għall-klima tropikali tal-baħar u d-domanda tal-maħżen tat-tagħbija medja-ta' New Caledonia (Oċeanja), u għandu gradi differenti ta 'adattabilità għas-swieq ewlenin tas-CBC, bil-loġika tal-adattament tal-qalba li tqabbel mas-serje ta' prodotti tas-CBC (custom H}2, galvanizzanti-steel, galvanizzar- struttura):

 Żoni ta' Adattabilità Għolja (Oċeanja: Papua Ginea Ġdida, Fiġi, Gżejjer Solomon):

• Xebh fil-klima: L-istess klima tropikali tal-baħar bħal New Caledonia, tagħbija kbira tar-riħ (2.0-3.0kN/㎡), umdità għolja fl-arja; Il-proċess ta' galvanizzar bis-sħana-dip ta' CBC (anti-korrużjoni) u d-disinn tal-qafas ottimizzat għat-tagħbija tar-riħ huma applikabbli bis-sħiħ.

• It-tqabbil tad-domanda: Il-maħżen tat-tagħbija medja -tagħbija tqila (8-10kN/㎡) hija d-domanda mainstream f'dawn l-oqsma, u l-fabbrikazzjoni modulari tas-CBC (installazzjoni mgħaġġla) hija konformi mal-livell tal-kostruzzjoni lokali.

• Tqabbil tal-prodott: Użu dirett tas-serje ta 'prodotti H300×300×8×14/H350×200×8×10 tad-dwana tas-CBC mingħajr modifika strutturali maġġuri.

 Żoni ta' Adattabilità Medja (Asja tax-Xlokk: Filippini, Indoneżja, Malasja):

• Karatteristiċi tal-klima: Klima monsoon tropikali, tagħbija ta 'riħ għolja (2.5-3.5kN/㎡, suxxettibbli għat-tifun), intensità sismika għolja (6-7 gradi); id-disinn oriġinali jeħtieġ modifika parzjali (rinfurzar tat-tagħbija sismika/riħ) biex jadatta.

• Tqabbil tad-domanda: It-tagħbija ħaj ta '10kN/㎡ tissodisfa d-domanda lokali għall-ħażna tal-merkanzija tal-maħżen, u l-istruttura tal-azzar prefabbrikata CBC hija adattata għad-domanda lokali ta' kostruzzjoni mgħaġġla.

• Tqabbil tal-prodott: is-serje ta 'prodotti ta' galvanizzar sħun-dip ta 'CBC hija applikabbli (anti-umdità/anti-korrużjoni), u s-sezzjoni tal-kolonna/raġġ tista' tiġi aġġustata abbażi tal-moffa tal-azzar H-użanza eżistenti (l-ebda spiża re-moffa).

 Żoni ta' Adattabilità Medju-Baxx (Amerika t'Isfel: Ċili, Perù, Brażil):

• Karatteristiċi tal-klima/ġeoloġiċi: iċ-Ċili huwa suxxettibbli għal terremoti qawwija (8-9 gradi) u tagħbija tar-riħ kostali (3.0-4.0kN/㎡); il-baċin tal-Amażonja għandu umdità għolja u xita qawwija, u l-parti tan-Nofsinhar għandha temperatura baxxa.

• Tqabbil tad-domanda: It-tagħbija ħaj 10kN/㎡ hija konformi mad-domanda tal-maħżen industrijali lokali, iżda l-kapaċità tat-tagħbija sismika/riħ tad-disinn oriġinali hija insuffiċjenti.

• It-tqabbil tal-prodott: is-serje ta' prodotti ta' galvanizzar bis-sħana-dip tas-CBC hija applikabbli għaż-żoni kostali taċ-Ċili, iżda s-sistema strutturali jeħtieġ li tiġi ottimizzata (eż., iż-żieda ta' appoġġi anti-sismiċi) biex taqbel mal-kundizzjonijiet ġeoloġiċi lokali.

 Żoni Inadattabbli (Tagħbija-baxxa/Żoni Aridi Interni):

• Bħaż-żoni interni tal-Afrika b'tagħbija baxxa tar-riħ (<1.5kN/㎡) and low live load (<5kN/㎡); the original design's section is too large, leading to cost waste, and CBC's small-specification C/Z-section steel product series is more suitable.

 Sommarju ewlieni:Dan id-disinn huwa s-soluzzjoni tal-prodott ewlieni tas-CBC għas-suq tal-baħar tal-Oċeanja, u jista 'jiġi adattat malajr għall-Asja tax-Xlokk/l-Amerika t'Isfel permezz ta' modifika modulari (vantaġġ ewlieni tas-CBC), li hija konformi mal-pożizzjonament tal-prodott tal-istruttura tal-azzar tal-esportazzjoni tas-CBC (personalizzazzjoni, kontra -korrużjoni, installazzjoni veloċi).



 Modifiki mmirati:Ibbażat fuq Kodiċijiet Lokali Filippini: NSCP 2015, Typhoon/Suxxettibbli Sismiku, Korrużjoni tal-Baħar. Il-Filippini huwa pajjiż tropikali tal-baħar tipiku suxxettibbli għat-tifun-(tagħbija tar-riħ sa 3.5kN/㎡) u sismiku moderat (7 gradi), u d-disinn oriġinali jeħtieġ il-modifiki li ġejjin (kollha bbażati fuq is-serje ta 'prodotti eżistenti ta' CBC, l-ebda re-moffa għal H-azzar tad-dwana):

 Tisħiħ tat-Tagħbija tar-Riħ (Adatta għal 3.5kN/㎡ Tagħbija tar-Riħ tat-Tifun):

• Sezzjoni Kolonna/Raġġ: Żomm kolonni CBC H300 × 300 × 8 × 14 (iżżid id-densità ta ' stiffener minn 1.2m għal 0.8m, CBC fabbrika pre-iwweldjati); jaġġornaw ir-raġġi prinċipali minn H350 × 200 × 8 × 10 għal CBC custom H350 × 200 × 10 × 12 (iżidu l-ħxuna tal-web/flanġ, il-kapaċità tal-ġarr żdiedet bi 22%).

• Sistema tas-saqaf: Aġġorna l-purlins tas-saqaf minn C250 × 75 × 20 × 3.0 għal C300 × 80 × 20 × 3.5 (standard CBC); żid bracings tar-riħ standard CBC (angolu azzar L63 × 6) fil-linja tas-saqaf u gable biex jirreżistu l-ġbid tar-riħ.

• Sistema ta 'Magħluq: Aġġorna folja waħda ta' l-azzar tal-kulur minn 0.65mm għal 0.8mm (tip ta 'riħ anti-standard ta' esportazzjoni CBC); żid rinforzi tal-qafas tal-azzar CBC fit-tarf tan-Nofsinhar tal-bibien rolling shutter (4 × 3m) biex tevita ħsara fil-pannell tal-bieb minn tifun.

 Tisħiħ Sismiku (Adatta għal Intensità Sismika ta' 7 Gradi, NSCP 2015):

• Disinn Konġunt: Ibdel il-konnessjoni riġida tar-raġġ-kolonna minn "bolt-għoli biss" għal konnessjoni ibrida tal-bolt-iwweldjati tas-CBC (rinforz tal-bolt-iwweldjat minn qabel tal-fabbrika + fuq-sit-bolt ta' saħħa għolja-konnessjoni), li ttejjeb il-prestazzjoni sismika bi 30%.

• Bracing laterali: Żid bracings laterali tat-tip X-standard CBC (azzar angolu L70×7) fir-rampa/elevatur/tromba tat-taraġ u gable tal-bini (l-artijiet kollha) biex ittejjeb l-ebusija laterali tal-istruttura.

• Konnessjoni tal-Fondazzjoni: Aġġorna l-boltijiet tal-bażi tal-kolonna minn M24 għal M30 (grad 10.9s, standard CBC), u żid id-daqs tal-pjanċa tal-bażi minn 400 × 400 × 20 għal 500 × 500 × 25 (fabbrika CBC prefabbrikata) biex ittejjeb il-kapaċità sismika anti-slip/anti-qlib.

 Tisħiħ ta' Kontra l--Korrużjoni (Korrużjoni tal-Baħar Kostali tal-Filippini):

• Żomm il-proċess sħiħ tal-galvanizzar bis-sħana-dip tas-CBC, u aġġorna l-kisja galvanizzata minn AZ150 għal AZ200 (prodott CBC kontra l-korrużjoni ta' grad-għoli-) għall-membri kollha tal-azzar (speċjalment proġetti kostali).

• Żid żebgħa standard CBC kontra l--korrużjoni (żebgħa epoxy taż-żingu-rikka, 80μm) fuq il-wiċċ tal-qafas tal-azzar tal-hoistway/tromba tat-taraġ (partijiet użati ta 'spiss) għal kontra l--korrużjoni doppja.

 Adattament għall-Użu Lokali:

• L-inklinazzjoni tar-rampa hija aġġustata minn 15-il grad sa 12-il grad (f'konformità mal-istandards tal-operat tal-karrettun żgħar lokali Filippini); il-lift tal-merkanzija huwa aġġornat għal 5-tunnellati tat-tip anti-sismiku tas-CBC (li jaqblu mal-ħtiġiet ta 'spezzjoni tal-liftijiet lokali).

• Żid in-numru ta 'ventilaturi ċirkolari tas-saqaf minn 14 sa 18-il sett (CBC Φ600mm) biex jadattaw għat-temperatura u l-umdità ogħla fil-Filippini.

 Bidla fil-Konsum tal-Materjal:Il-konsum totali ta 'l-azzar jiżdied b'madwar 18% (minn 252.9 tunnellata għal 298.4 tunnellata), il-partijiet kollha modifikati huma l-prodotti standard eżistenti / personalizzati ta' CBC, u r-rata ta 'prefabbrikazzjoni tal-fabbrika tibqa' 'l fuq minn 90% (vantaġġ ewlieni ta' CBC).



 Modifiki mmirati:Ibbażat fuq Kodiċi Lokali taċ-Ċili: NCh 433, Terremot Qawwija, Tagħbija Għolja tar-Riħ Kostali, Klima tal-Muntanji. Iċ-Ċili jinsab fiċ-Ċirku tan-Nar tal-Paċifiku, b'intensità sismika qawwija (8-9 gradi) f'ħafna żoni, tagħbija tar-riħ kostali sa 4.0kN/㎡, u differenza kbira fit-temperatura f'żoni muntanjużi; il-modifiki huma ffukati fuq fortifikazzjoni sismika u reżistenza tat-tagħbija tar-riħ ultra-għolja, kollha flimkien mas-serje ta 'prodotti ta' esportazzjoni ta 'l-Amerika t'Isfel ta' CBC:

 Ultra-Rinfurzar Sismiku Għoli (8-9 Gradi, Standard NCh 433):

• Aġġornament tas-Sistema Strutturali: Immodifika l-qafas riġidu tal-portal oriġinali għas-sistema ta 'qafas doppju anti-sismiku CBC (frejm prinċipali + frejm braced eċċentrikament), żid bracings eċċentriku personalizzat CBC (H200 × 150 × 6 × 8) fil-firxiet tal-kolonna tal-ewwel/tieni sular (direzzjoni N-S) biex tinħela l-enerġija sismika.

• Aġġornament tal-Kolonna/Raġġ: Aġġorna l-kolonni tal-azzar minn H300 × 300 × 8 × 14 għal CBC custom H350 × 300 × 10 × 16 (il-kapaċità tal-ġarr żdiedet b'45%); travi prinċipali jaġġornaw għal H400 × 200 × 10 × 14 (użanza CBC), u żid stiffeners tal-web (fabbrika CBC pre-iwweldjati) fit-tarf tar-raġġ biex jipprevjenu nuqqas ta 'shear.

• Konnessjoni & Bracing: Il-konnessjonijiet tal-fondazzjoni kollha tar-raġġ-kolonna/kolonna-jaddottaw il-konnessjoni iwweldjata tal-bolt-grad sismiku 1 tas-CBC; żid ħitan ta 'shear tal-pjanċa tal-azzar vertikali (standard CBC ta' 10mm ħxuna) fit-turġien/hoistway biex ittejjeb il-kapaċità laterali anti-sismika.

 4.0kN/㎡ Rinfurzar tat-Tagħbija tar-Riħ:

• Saqaf & Enclosure: Ibdel purlins tas-saqaf b'CBC's Z300 × 80 × 20 × 4.0 (reżistenza għat-torsjoni ogħla); uża folja waħda ta 'l-azzar tal-kulur ta' 0.9mm oħxon ta 'CBC (tip ta' kustilja doppja) għall-għeluq, u waħħalha b'viti tat-tħaffir awto-b'gaskits tal-gomma (standard CBC) biex tevita li r-riħ jinqala '.

• Kantunieri tal-Bini: Żid il-kolonni tal-kantunieri reżistenti għar-riħ-CBC (H350×300×10×16) fl-erba 'kantunieri tal-bini, u żid bracings djagonali biex tirreżisti l-konċentrazzjoni lokali tal-pressjoni tar-riħ.

 Klima u Adattament Lokali:

• Kontra l--Korrużjoni: Il-proġetti tal-Kosta taċ-Ċili jadottaw galvanizzar sħun-dip (AZ200) + żebgħa tal-polyurethane doppja kontra l--korrużjoni; żoni muntanjużi interni jżidu s-saff ta 'insulazzjoni termali (suf tal-blat standard CBC 50mm) għall-folja tal-azzar bil-kulur biex tadatta għad-differenza kbira fit-temperatura.

• Aġġustament tat-Tagħbija: It-tagħbija ħaj tinżamm f'10kN/㎡ (f'konformità mal-istandard tal-maħżen industrijali taċ-Ċili); it-tagħbija tas-silġ tas-saqaf hija kkunsidrata (0.5kN/㎡ għan-Nofsinhar taċ-Ċili), u l-ispazjar tal-purlin tas-saqaf huwa aġġustat għal 1.0m biex iġorr it-tagħbija tal-borra.

• Adattament tal-Kostruzzjoni: Adotta l-fabbrikazzjoni ultra-modulari ta' CBC (unitajiet ta' frejms prefabbrikati ta '6m×8m) biex tadatta għall-ispiża għolja tal-kostruzzjoni taċ-Ċili u livell baxx ta' kostruzzjoni-post.

 Bidla fil-Konsum tal-Materjal:Il-konsum totali tal-azzar jiżdied b'madwar 45% (minn 252.9 tunnellata għal 366.7 tunnellata), ir-rata ta 'prefabbrikazzjoni tal-fabbrika hija madwar 85%, u l-partijiet kollha modifikati huma prodotti tad-dwana tas-CBC għas-suq tal-Amerika t'Isfel (użu mill-ġdid tal-moffa).



 Modifiki mmirati:Based on Papua New Guinea Local Codes, High Wind Load, Tropical Rainforest Climate, Low Construction Level. Papua New Guinea is a typical Oceania tropical rainforest country with wind load of 2.8-3.0kN/㎡, high air humidity (annual average humidity >85%), xita qawwija frekwenti, u livell baxx ta 'kostruzzjoni lokali; il-prinċipju tal-modifika huwa aġġustament strutturali minuri, rata għolja ta 'prefabbrikazzjoni, u adattabilità qawwija, li hija l-aktar suq adattabbli għad-disinn oriġinali fost it-tliet pajjiżi:

 Tisħiħ tat-Tagħbija Minuri tar-Riħ (Adatta għal 3.0kN/㎡):

• Żomm il-kolonni oriġinali CBC H300×300×8×14 u H350×200×8×10 raġġi prinċipali; żid bracings tar-riħ ta 'l-azzar ta' l-angolu standard CBC L50 × 5 fil-gable tas-saqaf u l-egħluq tat-3 sular biex jirreżisti t-tagħbija tar-riħ 3.0kN / ㎡ (l-ebda titjib tas-sezzjoni meħtieġ).

• Aġġorna l-ventilatur tas-saqaf għat-tip reżistenti għar-riħ-CBC Φ600mm (b'għata tax-xita) biex tevita l-fluss lura tal-ilma tax-xita ikkawżat minn riħ qawwi u xita qawwija.

 Anti-Reżistenza għall-Korrużjoni u l-Umdità (Klima tal-Foresti Tropikali):

• Żomm il-proċess sħiħ tal-galvanizzar bis-sħana-dip tas-CBC, aġġorna l-kisja galvanizzata minn AZ150 għal AZ180 (prodott CBC ta 'grad medju-anti-tal-korrużjoni) għall-membri kollha tal-azzar biex jadattaw għal umdità għolja.

• Żid skanalaturi tad-drenaġġ standard CBC (pjanċa tal-azzar ħoxna ta '3mm) fit-tarf tas-saqaf, fuq tar-rampa u hoistway tal-liftijiet biex tħaffef il-ħruġ tal-ilma tax-xita u tevita l-akkumulazzjoni tal-ilma u l-korrużjoni.

• Il-gverta tal-gverta tal-azzar fir-rampa hija miżjuda mal-istrixxa anti-sadid kontra -CBC (lastiku + azzar) biex jipprevjeni ż-żlieq ikkawżat mill-ilma tax-xita.

 Rata Għolja ta' Prefabbrikazzjoni (Adatta għal Livell Baxx ta' Kostruzzjoni Lokali):

• Timmassimizza l-prefabbrikazzjoni tal-fabbrika tas-CBC (rata ta 'prefabbrikazzjoni akbar minn jew ugwali għal 95%): pre-immunta raġġ-frejms ta' kolonni, frejms tal-azzar tal-parank/tromba tat-taraġ, frejms tal-bibien rolling shutter fil-fabbrika, u mmarka l-pożizzjoni tal-installazzjoni b'kodiċijiet QR (teknoloġija ta 'kostruzzjoni intelliġenti ta' CBC għall-Oċeanja).

• Issimplifika l--konnessjonijiet fuq il-post: il-konnessjonijiet sekondarji kollha jadottaw il-boltijiet li jissakkar-awto-malajr tas-CBC (l-ebda-iwweldjar fuq il-post meħtieġ) biex jadattaw għal-livell baxx ta' ħiliet tal-ħaddiema lokali tal-kostruzzjoni.

 Użu Lokali u Adattament għall-Klima:

• Żid in-numru ta 'toqob tad-drenaġġ tal-art (standard CBC) biex tadatta għal xita qawwija frekwenti; it-twieqi tat-2/3 sular huma sostitwiti bit-twieqi tal-iskrin kontra n-nemus ta' CBC (domanda lokali) fuq il-bażi ta' twieqi standard ta' liga tal-aluminju.

• Il-pannell tad-dawl tal-jum tas-saqaf huwa aġġornat għat-tip anti-UV FRP ta' CBC (ħxuna ta' 2.0mm) biex jadatta għar-radjazzjoni ultravjola qawwija fil-Papwa Ginea Ġdida; in-numru ta 'pannelli tad-dawl tal-ġurnata jiżdied b'4 biċċiet biex ittejjeb id-dawl ta' ġewwa (naqqas l-użu ta 'dwal elettriċi, f'konformità man-nuqqas ta' enerġija lokali).

• Il-ħajt tal-briks tal-ewwel sular huwa aġġustat għal 240mm ħxuna (daqs tal-briks komuni lokali), u CBC jipprovdi biċċiet ta 'konnessjoni tal-ħajt tal-briks prefabbrikati (mhux meħtieġ proċessar sekondarju fuq-post).

 Bidla fil-Konsum tal-Materjal:Il-konsum totali tal-azzar jiżdied b'madwar 5% (minn 252.9 tunnellata għal 265.5 tunnellata), il-modifika minima fost it-tliet pajjiżi, u l-perjodu ta 'kostruzzjoni fuq il--post jitqassar bi 30% (il-vantaġġ modulari tas-CBC huwa eżerċitat bis-sħiħ).



Id-disinni kollha modifikati għall-Filippini, iċ-Ċili u l-Papwa Ginea Ġdida huma bbażati fuq is-serje ta' prodotti eżistenti tas-CBC (azzar personalizzat H-, azzar standard C/Z-sezzjoni, galvanizzar bis-sħana-dip), li jirrealizzaw l-użu mill-ġdid tal-moffa u rata għolja ta 'prefabbrikazzjoni tal-fabbrika, li hija kompletament konformi mal-istruttura tal-azzar tal-esportazzjoni ta' CBC, pożizzjonament tal-azzar għall-esportazzjoni; il-grad ta 'modifika huwa korrelatat b'mod pożittiv mar-riskju ta' diżastru naturali lokali (Ċili > Filippini > Papua Ginea Ġdida), u s-sigurtà strutturali hija kompletament konformi mal-kodiċijiet tal-bini lokali ta 'kull pajjiż.
