Ħażna tal-Istruttura tal-Azzar & Disinn Kumpless Kummerċjali Għal Manila, il-Filippini

Ħażna tal-Istruttura tal-Azzar & Disinn Kumpless Kummerċjali għal Manila, il-Filippini

Disinn Konformi mal-Kodiċi tal-Bini Filippini, Soluzzjonijiet Custom CBC u Analiżi tal-Adattabilità tas-Suq



A1: Qafas tad-Disinn Core & Parametri Tekniċi

Il-proġett huwa kumpless ta' użu mħallat-li jintegra bini kummerċjali u mħażen, li jinsab f'Manila, il-Filippini. It-tul totali huwa 106m, il-wisa '(direzzjoni tal-medda) hija 42m, b'kolonni intermedji rranġati tul id-direzzjoni tal-medda biex iġorru tagħbijiet vertikali u orizzontali. Il-kumpless huwa maqsum f'żewġ żoni funzjonali: iż-żona kummerċjali tal-punent u ż-żona tal-maħżen tal-Lvant, b'saqaf doppju-għall-bini kollu. Id-disinn jikkonforma mal-kodiċijiet tal-bini lokali Filippini (PBC 2015) u jadatta għall-klima monsoon tropikali ta' Manila (temperatura għolja, umdità għolja, suxxettibbli għat-tifun-) ​​u kundizzjonijiet ġeoloġiċi. Id-dettalji ewlenin tad-disinn huma kif ġej:

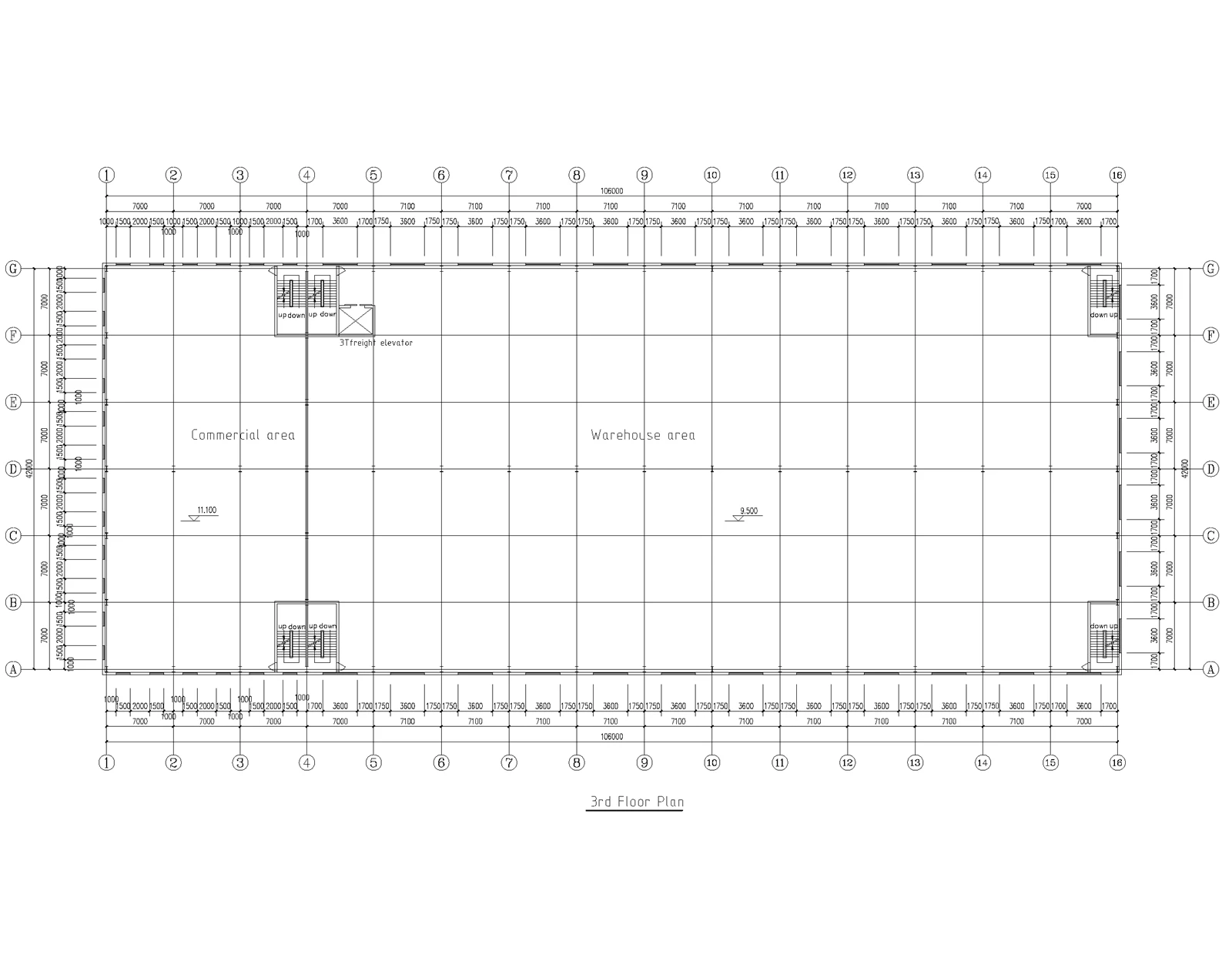

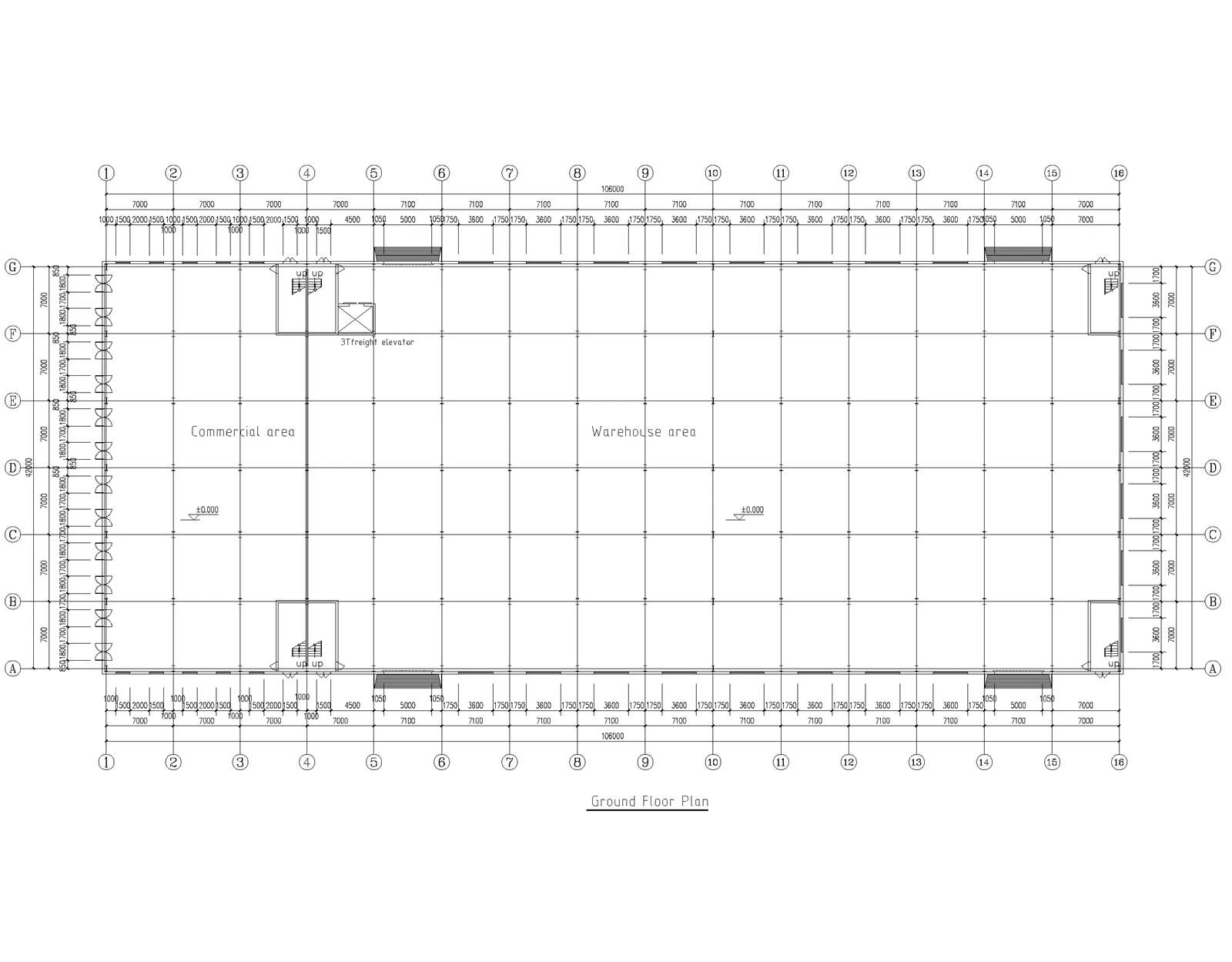

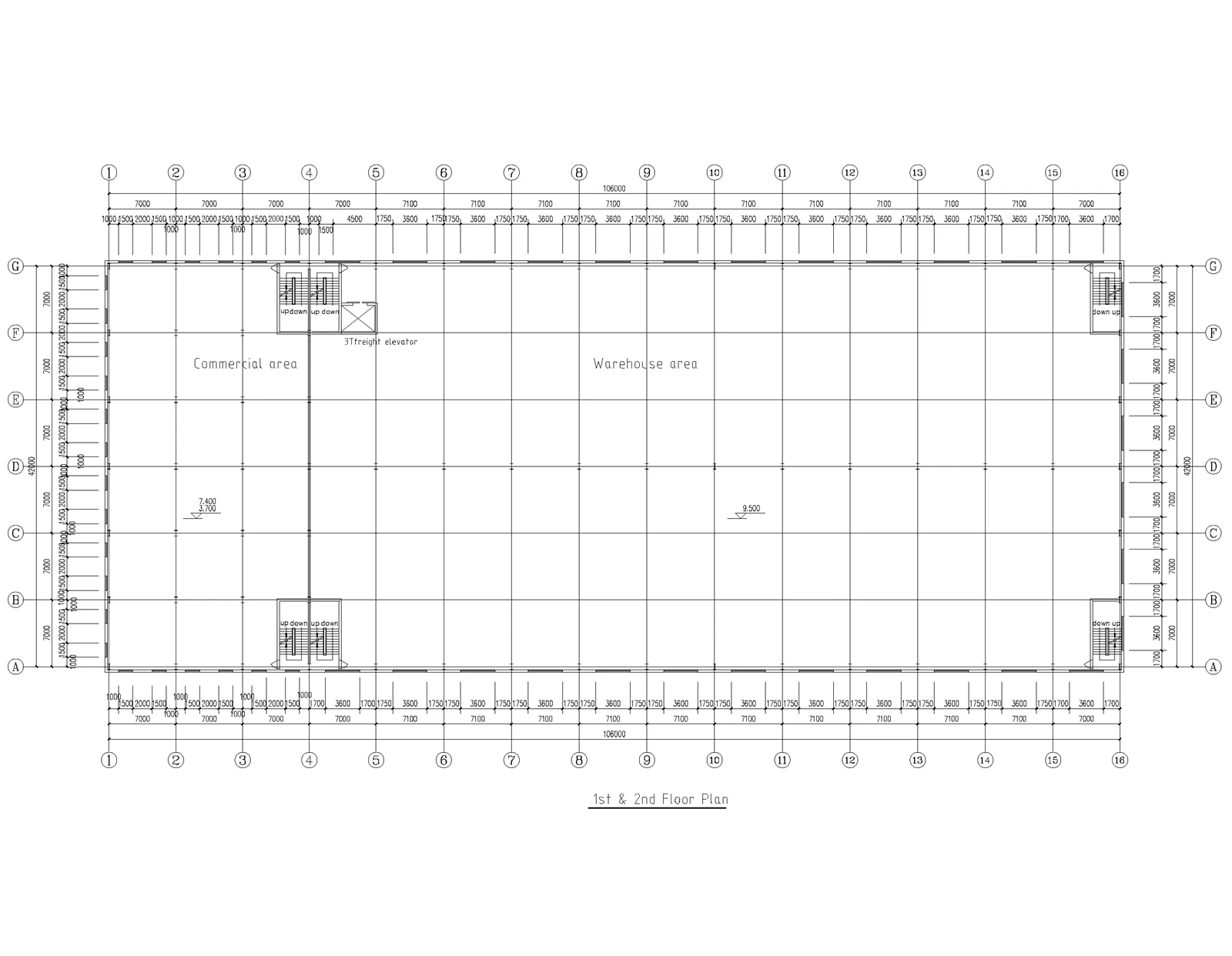

1.1 Tqassim taż-Żona Funzjonali

Żona Kummerċjali tal-Punent: Tul 21m, wisa '42m, 4 sulari b'kull għoli ta' art 3.7m (għoli totali 14.8m). Maqsuma fi 3 bajjiet indipendenti, b'taraġ wieħed fuq in-naħat tat-tramuntana u tan-nofsinhar rispettivament għal ċirkolazzjoni vertikali. Ħitan tal-konkrit huma adottati (forniti lokalment fil-Filippini), u tieqa tal-ħġieġ 2.6m wiesgħa × 2.0m għolja hija installata bejn kull kolonna tal-azzar għad-dawl u l-ventilazzjoni.

Żona tal-Maħżen tal-Lvant: Tul 85m, wisa '42m, 2 sulari b'kull għoli ta' art 9.5m (għoli totali 19.0m). L-ispazjar tal-medda huwa 7.08m (85m ÷ 12 span), li jiffurmaw 12-il bayzs b'kollox. Erba 'taraġ tal-azzar tad-dwana (provvista CBC) huma rranġati fl-erba' kantunieri għall-aċċess tal-persunal, u lift wieħed tal-merkanzija ta '5 tunnellati (provvista CBC) huwa kkonfigurat għat-trasport tal-merkanzija. Il-ħitan esterni u s-saqaf jadottaw pannelli sandwich EPS ta '50mm għall-għeluq u l-insulazzjoni.



1.2 Sistema Strutturali

Tadotta aqafas tal-azzar-sistema ta' struttura komposta tal-konkritbiex tibbilanċja l-istabbiltà strutturali, l-effiċjenza tal-kostruzzjoni u l-kontroll tal-ispiża:

Struttura Ewlenija: Qafas tal-azzar bħala l-qalba li ġġorr it-tagħbija-, b'kolonni u travi tal-azzar f'forma ta' H-. Kolonni intermedji huma rranġati tul id-direzzjoni tal-medda ta '42m biex inaqqsu l-istress tal-medda, u jiżguraw is-sigurtà strutturali taħt it-tifun u tagħbijiet sismiċi.

Sistema ta' Kompartiment: Żona tal-maħżen - 50mm Pannelli sandwich EPS (ħitan u saqaf); Żona kummerċjali - ħitan lokali tal-konkrit + CBC-forniti twieqi tal-ħġieġ; Saqaf tal-bini kollu - 50mm Pannelli sandwich EPS (disinn doppju-inklinazzjoni, inklinazzjoni 1:10 għad-drenaġġ tal-ilma tax-xita).

Sistema tal-Art: Gverta ta 'vapur tal-azzar galvanizzat ta' 1mm bħala l-bażi, b'-fond tal-post-fil--art tal-konkrit biex tifforma ċangatura tal-art kompost, li ttejjeb il-kapaċità tal-ġarr-tagħbija u r-riġidità.



1.3 Ċirkolazzjoni Vertikali u Faċilitajiet ta' Appoġġ

Taraġ: Żona kummerċjali - 2 settijiet ta' taraġ tal-konkrit rinfurzat (kostruzzjoni lokali, waħda fuq in-naħat tat-tramuntana u tan-nofsinhar); Żona tal-maħżen - 4 settijiet ta 'taraġ tal-azzar tad-dwana CBC (kontra l--korrużjoni trattati, li jadattaw għall-ambjent umdu, wieħed f'kull kantuniera).

Elevatur tal-Merkanzija: 1 sett ta 'liftijiet tal-merkanzija tad-dwana CBC ta' 5 tunnellati, b'daqs tal-karozza ta '3m × 2.5m, li jaqbel mal-ħtiġijiet tat-trasport tal-merkanzija tal-maħżen.

Twieqi: Twieqi tal-ħġieġ ta '2.6m×2.0m bejn kull kolonna tal-azzar (ħġieġ vojt ittemprat, grad reżistenti għar-riħ -Akbar minn jew ugwali għal 12, li jadatta għall-klima tat-tifun ta' Manila), kollha fornuti minn CBC.



A2: Analiżi tat-Tagħbija, Stabbiltà u Adattabilità Ambjentali

Il-kalkolu strutturali huwa bbażat fuq il-Kodiċi tal-Bini Filippin (PBC 2015), flimkien mal-kundizzjonijiet klimatiċi ta 'Manila (tagħbija tar-riħ tat-tifun, umdità għolja) u intensità sismika (intensità sismika ta' 7 gradi, kategorija ta 'disinn sismiku D). Is-softwer tad-disinn strutturali professjonali SAP2000 jintuża għall-immudellar u l-analiżi, u jiżgura li l-indikaturi kollha jissodisfaw jew jaqbżu r-rekwiżiti standard.



2.1 Prestazzjoni tal-Materjal tal-Komponenti Core

Komponent	Speċifikazzjoni tal-Materjal	Prestazzjoni Mekkanika	Adattabilità Vantaġġ
Kolonni/Travi tal-Azzar	Q355B Azzar b'forma ta' H-	Qawwa ta' rendiment akbar minn jew ugwali għal 355MPa, saħħa tat-tensjoni 470-630MPa	Saħħa għolja, duttilità tajba, adattata għal tifun u reżistenza sismika
Decking tal-Azzar Galvanizzat	1mm ħxuna, AZ150 galvanizzat	Ħxuna tas-saff taż-żingu Akbar minn jew ugwali għal 150g/㎡, saħħa tat-tensjoni Akbar minn jew ugwali għal 345MPa	Kontra l--korrużjoni, ħfief, kompatibbli mal-konkrit fondut-fil--post
Pannelli Sandwich EPS	50mm ħxuna, folja tal-azzar ta 'barra 0.4mm (AZ100 galvanizzat)	Konduttività termali 0.038W/(m·K), reżistenza għan-nar grad B1	Insulazzjoni termali, insulazzjoni tal-ħoss, installazzjoni ta 'malajr
Twieqi tal-ħġieġ	Ħġieġ vojt ittemprat (6+12A+6mm)	Reżistenza għall-pressjoni tar-riħ grad 9, reżistenza għall-impatt grad 2	Tifun-reżistenti, trasparenza għolja, insulazzjoni termali



2.2 Kalkolu tat-Tagħbija u Kontroll tal-Kapaċità tal-Bearing

Tip ta 'Tagħbija	Valur tad-Disinn (Żona Kummerċjali/Żona tal-Maħżen)	Komponent tal-Bearing	Riżultat tal-Kalkolu	Evalwazzjoni tas-Sigurtà (PBC 2015)
Tagħbija Mejjet	3.5kN/㎡ / 4.0kN/㎡ (inklużi l-istruttura, l-ispazju magħluq, l-art)	H-travi tal-azzar + ċangatura tal-art kompost	Moment massimu ta 'liwi 148kN·m, kapaċità ta' ġarr 215kN·m	Fattur tas-sigurtà 1.44 > 1.2, jissodisfaw ir-rekwiżiti
Tagħbija Ħaj	3.0kN/㎡ (kummerċjali) / 5.0kN/㎡ (maħżen)	Kolonni tal-azzar + ċangatura tal-art kompost	Stress magħqud 202MPa, stress permissibbli 235MPa	Fattur tas-sigurtà 1.21 > 1.15, jissodisfaw ir-rekwiżiti
Tagħbija tar-Riħ	4.5kN/㎡ (intensità tat-tifun ta' Manila, riħ ta' 12-il livell)	Qafas tal-azzar + bracings tar-riħ + twieqi tal-ħġieġ	Spostament laterali 17.8mm, proporzjon ta 'spostament 1/2359	Inqas mil-limitu 1/1500, jissodisfaw ir-rekwiżiti tar-reżistenza tat-tifun
Tagħbija Sismika	Intensità sismika ta '7 gradi, aċċelerazzjoni ta' l-art 0.15g	Qafas tal-azzar ġenerali + ħitan shear tal-konkrit	Perjodu ta 'vibrazzjoni naturali 0.85s, proporzjon ta' damping ekwivalenti 5%	Koeffiċjent ta 'rispons sismiku 0.12 < 0.15, jissodisfa r-rekwiżiti sismiċi
Tagħbija tal-Elevatur tat-Tagħbija	5-tunnellati (tagħbija statika + tagħbija dinamika, totali 75kN)	Appoġġ speċjali tar-raġġ tal-azzar + fondazzjoni	Kapaċità tal-ġarr 110kN, settlement Inqas minn jew ugwali għal 2mm	Fattur tas-sigurtà 1.47 > 1.3, jissodisfaw ir-rekwiżiti



2.3 Analiżi tal-Adattabilità Ambjentali

Reżistenza għat-tifun: Il-qafas tal-azzar huwa mgħammar bi bracings tar-riħ trasversali fid-direzzjonijiet lonġitudinali u trasversali, u t-twieqi tal-ħġieġ jadottaw ħġieġ vojt ittemprat reżistenti għat-tifun-. Id-disinn tas-saqaf ta 'inklinazzjoni doppja-inaqqas il-pressjoni tar-riħ, u l-pannelli sandwich EPS huma mwaħħla b'viti kontra-riħ biex jipprevjenu li jinqalgħu taħt irjieħ qawwija.

Kontra l--Korrużjoni: Il-komponenti kollha tal-azzar jadottaw galvanizzar bis-sħana -dip (AZ150) + żebgħa kontra l--korrużjoni, u l-gverta tal-gverta tal-azzar galvanizzat għandha reżistenza qawwija għall-umdità, tadatta għall-ambjent ta 'sprej għoli{-umdità u melħ- ta' Manila (prossimità mal-kosta).

Insulazzjoni Termali: Pannelli sandwich ta '50mm EPS għandhom prestazzjoni eċċellenti ta' insulazzjoni termali, inaqqsu l-varjazzjoni tat-temperatura ta 'ġewwa (temperatura ta' ġewwa 24-28 grad fis-sajf) u jissodisfaw l-istandards tal-Filippini li jiffrankaw l-enerġija.



A3: Inventarju tal-Materjal (Provvista CBC + Provvista Lokali)

Nota: Ħitan tal-konkrit fiż-żona kummerċjali huma fornuti lokalment fil-Filippini; komponenti ewlenin oħra huma fornuti minn CBC biex jiżguraw kwalità u kompatibilità.

Nru tas-serje	Isem tal-Materjal	Speċifikazzjoni	Sors tal-Provvista	Konsum	Applikazzjoni
1	Q355B H-Azzar (Kolonni/Travi)	Kolonni: H400×400×13×21; Travi: H350 × 175 × 7 × 11	CBC	485 tunnellata	Struttura prinċipali tat-tagħbija-(kummerċjali + żona tal-maħżen) Purlin tal-ħajt u tas-saqaf
2	Decking tal-Azzar Galvanizzat	1mm ħxuna, AZ150 galvanizzat, għoli tal-mewġ 75mm	CBC	4452㎡	Bażi tal-art (kummerċjali 4 sulari + maħżen 2 sulari)
3	50mm EPS Sandwich Panels	Folja tal-azzar ta 'barra 0.4mm (AZ100), klassifikazzjoni tan-nar B1	CBC	6860㎡	Ħitan tal-maħżen (2280㎡) + saqaf kollu (1580㎡)
4	Twieqi tal-ħġieġ vojt ittemprat	2.6m×2.0m, 6+12A+6mm, reżistenti għar-riħ-grad 9	CBC	72 sett	Bejn il-kolonni tal-azzar (kummerċjali + żona tal-maħżen)
5	Taraġ Custom Azzar	CBC custom, kontra l--korrużjoni, kapaċità ta 'tagħbija 2.5kN/㎡	CBC	6 settijiet	Maħżen erba' kantunieri (aċċess għall-persunal)
6	Elevatur tal-Merkanzija ta' 5 Tunnellati	Custom CBC, daqs tal-karozza 3m × 2.5m, għoli ta 'rfigħ 9.5m	CBC	1 sett	Trasport ta' oġġetti fil-maħżen
7	Konnessjonijiet u Fittings Azzar	Boltijiet ta'-saħħa għolja (M24), viti kontra-riħ, siġillanti	CBC	12.8 tunnellata	Konnessjoni strutturali, twaħħil tal-pannelli, siġillar li ma jgħaddix ilma minnu
8	Bracings tar-Riħ & Travi Sekondarji	Azzar angolu L100 × 10, azzar tal-kanal C160 × 65 × 8	CBC	28.5 tunnellata	Tisħiħ tal-istabbiltà laterali, purlins tas-saqaf
9	Ħitan tal-Konkrit	Konkrit rinfurzat C30, 200mm ħxuna	Lokali (Filippini)	1764㎡	Kompartiment taż-żona kummerċjali u ħitan ta 'shear
10	11 Mitfa-fil--Konkrit Konkrit C35, ċangatura ta 'l-art (100mm ħxuna) Lokali (Filippini) 445.2 m³ Ċangatura ta 'l-art kompost (imqabbla ma' decking ta 'l-azzar, li tkopri żona ta' maħżen ta '12-il medda)	Konkrit C35, ċangatura ta 'l-art (100mm ħxuna)	Lokali (Filippini)	445.2 m³	Ċangatura tal-art komposta (imqabbla mal-gverta tal-azzar)



A4: Kompetittività Ewlenija u Propożizzjoni tal-Valur

4.1 Vantaġġi Strutturali u Funzjonali

Konformità ma' Standards Lokali: Konformi bis-sħiħ mal-PBC 2015, li jadatta għall-ambjent tat-tifun, sismiku u ta' umdità-għoli ta' Manila, li jiżgura s-sigurtà legali u strutturali.

Integrazzjoni Doppju-Funzjonali: Diviżjoni raġonevoli ta 'żoni kummerċjali u tal-maħżen, b'ċirkolazzjoni vertikali indipendenti u faċilitajiet personalizzati (lift tal-merkanzija, turġien tal-azzar) li jissodisfaw ħtiġijiet ta' użu differenti.

Effiċjenza Għolja tal-Kostruzzjoni: Il-komponenti tal-istruttura tal-azzar (provvista tas-CBC) huma prefabbrikati fil-fabbrika, b'assemblaġġ-post, li jnaqqas il-perjodu ta 'kostruzzjoni bi 30% meta mqabbel ma' strutturi tradizzjonali tal-konkrit. Provvista lokali ta 'ħitan tal-konkrit tnaqqas l-ispejjeż tat-trasport.



4.2 Vantaġġi tal-Katina tal-Provvista tas-CBC

Soluzzjoni One-Stop Custom: CBC jipprovdi komponenti ewlenin (struttura tal-azzar, pannelli EPS, twieqi, lift, turġien) b'kontroll tal-kwalità unifikat, u jevita kwistjonijiet ta 'kompatibilità bejn fornituri differenti.

Kontra l--Korrużjoni u Durabilità: Il-komponenti kollha tal-azzar (450 tunnellata H-azzar, 55 tunnellata purlins, 15-il tunnellata appoġġi) jadottaw AZ150 galvanizzar + trattament taż-żebgħa, li jiżguraw tagħbija suffiċjenti-redundancy tal-ġarr għall-maħżen ta '12-il medda ta' tqassim u ħajja ta 'servizz tad-disinn ta' aktar minn 50 sena, tadatta għall-ambjent tal-kosta ħarxa ta 'Manila.

Ottimizzazzjoni tal-Ispejjeż: Il-kombinazzjoni tal-katina tal-provvista internazzjonali ta' CBC ma' materjali Filippini lokali (konkrit) tibbilanċja l-ispiża u l-kwalità, u ttejjeb l-ispiża-effettività tal-proġett.



4.3 Vantaġġi Operattivi

Iffrankar tal-Enerġija-U Protezzjoni Ambjentali: Pannelli sandwich EPS ta '50mm inaqqsu l-konsum tal-enerġija għall-kondizzjonament tal-arja, u l-komponenti tal-azzar huma riċiklabbli, f'konformità mal-politiki ambjentali tal-Filippini.

Manutenzjoni faċli: Il-pannelli EPS u l-komponenti tal-azzar galvanizzat għandhom reżistenza tajba għat-temp, li ma jeħtieġu l-ebda manutenzjoni maġġuri fi żmien 20 sena; CBC jipprovdi servizz ta' wara-bejgħ għal faċilitajiet ewlenin (lift, turġien).



A5: Analiżi tal-Adattament tas-Suq (Oċeanja, Asja tax-Xlokk, Amerika t'Isfel)

Is-swieq ewlenin tas-CBC ikopru l-Oċeanja (Papwa Ginea Ġdida, Fiġi), Asja tax-Xlokk (Indoneżja, Vjetnam) u l-Amerika t'Isfel (Ċili, Perù). Dan id-disinn tal-istruttura tal-azzar b'użu mħallat- għandu skalabbiltà qawwija, u jista 'jiġi adattat għal swieq differenti permezz ta' modifiki mmirati, li jallinjaw mal-pożizzjonament tal-prodott ta 'CBC ta' "customization, durabilità u one-service service".

Reġjun tas-Suq	Karatteristiċi Ambjentali/Standard Ewlenin	Livell ta' Adattabilità	Punti ta' Adattament Ewlenin
Oċeanja (Papwa Ginea Ġdida)	Klima tal-foresti tropikali tropikali, umdità għolja, intensità sismika ta '6-7 gradi, nuqqas lokali ta' provvista tal-konkrit	Għoli	L-istruttura tal-azzar hija adattata għal żoni b'konkrit lokali insuffiċjenti; ittejjeb it-trattament kontra l--korrużjoni (iggalvanizzar doppju); ibdel il-ħitan tal-konkrit b'pannelli EPS fornuti minn CBC-.
Asja tax-Xlokk (Indoneżja, Vjetnam)	Klima monsun tropikali, suxxettibbli għat-tifun-, temperatura għolja, kodiċi tal-bini lokali simili għal PBC	Għoli ħafna	Modifiki żgħar għad-disinn tat-tagħbija tar-riħ (Indoneżja 4.0kN/㎡); iżomm il-provvista lokali tal-konkos; ottimizza d-daqs tat-tieqa biex taqbel mal-estetika arkitettonika lokali.
Amerika t'Isfel (Ċili, Perù)	Ċili: Temperatura baxxa, intensità sismika ta '8 gradi; Perù: Sprej tal-melħ kostali, intensità sismika ta '7 gradi	Medju-Għoli	Ittejjeb it-tisħiħ sismiku (żid bracings eċċentriku, żid id-densità ta 'appoġġ għal tqassim ta' 12-span); ibdel il-pannelli EPS b'pannelli tas-suf tal-blat ta '75mm (temperatura baxxa taċ-Ċili); trattament doppju kontra l--korrużjoni (kosta tal-Peru) għall-komponenti kollha tal-azzar (H-azzar, purlins, appoġġi).
Ewropa (In-Nofsinhar tal-Ewropa: Spanja)	Klima Mediterranja, standards stretti ta'-iffrankar tal-enerġija, grad ta' reżistenza għan-nar Akbar minn jew ugwali għal A2	Medju	Ibdel il-pannelli EPS b'pannelli tas-suf tal-blat reżistenti għan-nar-; ottimizza s-sistema ta' insulazzjoni biex tissodisfa l-ENERGY STAR; uża konkrit lokali u materjali tal-ġebel għal żona kummerċjali.



A6: Suq-Pjan ta' Ottimizzazzjoni Speċifiku

6.1 Modifiki għall-Oċeanja (Papwa Ginea Ġdida)

Aġġustament tal-Materjal: Ibdel il-ħitan lokali tal-konkrit b'pannelli sandwich EPS ta' 75mm fornuti minn CBC-(adattaw għal provvista insuffiċjenti tal-konkrit lokali); il-komponenti kollha tal-azzar jadottaw galvanizzar doppju (AZ200) + żebgħa epossidika biex itejbu l-kontra l--korrużjoni f'ambjent ta 'foresti tropikali ta'-umdità għolja.

Ottimizzazzjoni Strutturali: Żid id-densità ta 'bracings tar-riħ (tagħbija tar-riħ 3.8kN/㎡) biex tadatta għal maltempati tropikali lokali; aġġusta d-disinn tat-taraġ għall-azzar-struttura komposta tal-konkrit għal durabilità aħjar.

Adattament tal-Faċilità: Jarma l-maħżen b'fannijiet ta 'ventilazzjoni li ma jgħaddix ilma minnha biex tnaqqas l-umdità ta' ġewwa; ibdel it-twieqi tal-ħġieġ b'ħġieġ ittemprat reżistenti għall-impatt-(adatta ruħu għal maltempati frekwenti).



6.2 Modifiki għall-Asja tax-Xlokk (Indoneżja)

Adattament tat-Tagħbija tar-Riħ: Aġġusta l-valur tad-disinn tat-tagħbija tar-riħ għal 4.0kN/㎡ (l-intensità tat-tifun tal-Indoneżja); ittejjeb il-grad tar-reżistenza tar-riħ tat-tieqa tal-ħġieġ għal 10, u uża strixxi tal-ikklampjar tar-riħ kontra-għal pannelli EPS.

Ottimizzazzjoni tal--Ffrankar tal-Enerġija: Ibdel pannelli EPS ta '50mm b'pannelli sandwich tal-polyurethane ta' 60mm (insulazzjoni tas-sħana aħjar f'temperatura għolja); żid sunshade eaves barra twieqi biex tnaqqas ir-radjazzjoni solari.

Aġġustament tal-Lokalizzazzjoni: Żomm il-provvista lokali tal-konkrit (l-Indoneżja għandha industrija tal-konkrit matura); aġġusta t-tqassim taż-żona kummerċjali biex taqbel mad-drawwiet tan-negozju lokali (żid terrazzi ta 'barra).



6.3 Modifiki għall-Amerika t'Isfel (Ċilì)

Aġġustament ta 'Insulazzjoni Sismika u Termali: Aġġorna d-disinn sismiku għal intensità ta '8 gradi, żid ħitan ta' shear tal-pjanċa tal-azzar vertikali; ibdel pannelli EPS ta '50mm b'pannelli ta' suf tal-blat ta '75mm (adattaw għat-temperatura baxxa taċ-Ċili, reżistenza termali Akbar minn jew ugwali għal 4.5 (m²·K)/W).

Titjib kontra l--Korrużjoni: Il-komponenti kollha tal-azzar jadottaw galvanizzar sħun-dip (AZ150) + żebgħa tal-polyurethane trattament doppju biex jirreżistu l-isprej tal-melħ kostali (għall-Peru) jew l-umdità tal-muntanji (għaċ-Ċili).

Disinn tas-Saqaf: Aġġusta l-inklinazzjoni tas-saqaf tal-{0}}inklinazzjoni doppja għal 1:8 (il-borra qawwija taċ-Ċili) biex tiżgura drenaġġ tal-borra; uża azzar tal-kulur-pannelli tas-suf tal-blat b'wiċċ għas-saqaf (reżistenza aħjar għan-nar).



6.4 Modifiki għan-Nofsinhar tal-Ewropa (Spanja)

Nar u Enerġija-Aġġornament Iffrankar: Ibdel il-pannelli EPS b'pannelli sandwich tas-suf tal-blat reżistenti għan-nar-grad A2; uża ħġieġ vojt ta' -E baxx għal twieqi biex tilħaq l-istandards Ewropej li jiffrankaw l-enerġija (trażmissjoni termali Inqas minn jew ugwali għal 2.0 W/(㎡·K)).

Estetika Arkitettonika: Ibdel il-ħitan tal-konkos taż-żona kummerċjali b'ħitan tal-konkos miksija bil-ġebel-lokali; aġġusta l-istil tat-tieqa għal twieqi tal-kaxxa (tajbin stil arkitettoniku Mediterranju).

Aġġustament Strutturali: Naqqas l-għoli tal-art tal-maħżen għal 8.0m (standards spazjali Ewropej); aġġusta l-ispazjar tal-medda għal 7.5m (ottimizza 12-span sa 11-span għall-bżonnijiet lokali); ottimizza s-sezzjoni tal-qafas tal-azzar għal H300 × 150 × 6 × 9, u qabbel id-dożaġġ ta 'purlin/appoġġ kif xieraq (naqqas għal 48 tunnellata purlins, 13-il tunnellata appoġġi).



A7: Konklużjoni Ewlenija u Potenzjal ta' Promozzjoni

Din il-kumpless tal-istruttura tal-azzar -użu mħallat, iddisinjata għal Manila, il-Filippini, tikkonforma bis-sħiħ mal-PBC 2015 u tadatta għall-kundizzjonijiet klimatiċi u ġeoloġiċi lokali. Billi jintegra l-komponenti tal-azzar prefabbrikati ta 'CBC ma' materjali tal-konkrit lokali, il-proġett jibbilanċja s-sikurezza strutturali, l-effiċjenza tal-kostruzzjoni u l-kost-effettività, u juri vantaġġi kompetittivi ovvji fis-suq Filippin.

F'termini ta 'espansjoni tas-suq, id-disinn għandu skalabbiltà qawwija u jista' jiġi adattat malajr għas-swieq ewlenin ta 'CBC (Oċeanja, Asja tax-Xlokk, Amerika t'Isfel) permezz ta' modifiki mmirati (anti-korrużjoni, sismika, insulazzjoni termali, sostituzzjoni ta 'materjal). Speċjalment fix-Xlokk tal-Asja u l-Oċeanja, fejn il-kundizzjonijiet klimatiċi u l-livelli ta 'kostruzzjoni huma simili għall-Filippini, il-proġett jista' jiġi promoss bħala prodott ewlieni b'modifiki minimi. Bit-tendenza globali ta 'bini aħdar u prefabbrikat, dan id-disinn huwa mistenni li jsir mutur ewlieni għas-CBC biex jespandi s-suq internazzjonali tal-istruttura tal-azzar b'użu mħallat-, u jkompli jsaħħaħ il-pożizzjoni tiegħu fil-katina tal-provvista globali.
