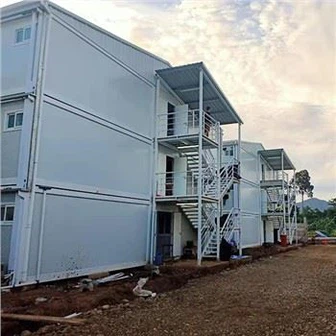

Faċilità Modulari tal-Kamp tad-Dar tal-Kontenituri Għas-Sit tal-Minjieri ta 'AMMAN - Indoneżja



1️⃣ Klijent: PT AMMAN Mineral Internasional (Indoneżja)

2️⃣ Post: Sit tal-minjieri tal-gżira remota, l-Indoneżja

3️⃣ Skop: Kostruzzjoni ta' 6 bini ta' kampijiet modulari identiċi ta' żewġ-sulari għall-akkomodazzjoni tal-forza tax-xogħol

4️⃣ Unitajiet Modulari: CBC Standard Flatpack Container House

5️⃣ Dimensjonijiet: W 2,438 mm × L 6,000 mm × H 2,700 mm

6️⃣ Unitajiet totali: 6 binjiet × 80 unità=480 djar tal-kontejners



Tqassim għal kull Bini:

▶️ Żewġ sulari, kull wieħed b'40 kamra (40 kontenitur)

▶️ Kmamar rranġati f'żewġ ringieli minn wara-sa-dahar (20 + 20)

▶️Kurituri esterni fuq iż-żewġ naħat twal (l-ebda kuritur intern)

▶️Aċċess permezz ta 'torrijiet tat-turġien tal-azzar esterni f'kull tarf



Temm arkitettoniku:

▶️Estern tal-bini (ħitan tal-kontenituri): Blu (RAL 5010)

▶️Kurituri, taraġ, poġġamani: Isfar (RAL 1021) b'sistema ta' żebgħa protettiva ta' 300 µm

▶️Bjut: Struttura ħafifa tas-saqaf tal-azzar galvanizzat fuq bini kollu (pitch mono-jew gable, inklinazzjoni ta' -5 gradi)



Trasport u Loġistika:

🌏 4 kontenituri flatpack miġbura bħala unità tat-trasport waħda

🌏 2 qatet (8 kontenituri) jidħlu f'kontenitur tat-tbaħħir 1 × 40-ft High Cube (HQ)

🌏 Volum totali tat-tbaħħir: 480 ÷ 8=60 × kontenituri HQ ta '40 pied, flimkien ma' 15 x 40 pied HQ għall-Kurituri, turġien, poġġamani, saqaf u sanitarji kollha.



✅ Skjerament Rapidu

Id-disinn flatpack tas-CBC inaqqas il-volum tat-trasport b'75% meta mqabbel mal-kontenituri tradizzjonali

-Ħin tal-assemblaġġ fuq il-post: < 30 jum għal kull bini b'ekwipaġġ żgħir

Workstreams paralleli: preparazzjoni tal-pedament waqt li jaslu l-moduli

✅ Durabilità ppruvata f'Ambjenti tal-Baħar Tropikali

L-unitajiet CBC għandhom frejms tal-azzar galvanizzat Z275, insulazzjoni tal-fowm PU, u siġilli ta' grad-marin

Is-sistema taż-żebgħa ta' 300 µm fuq l-elementi taċ-ċirkolazzjoni taqbeż l-ISO 12944 C5-M (klassi tal-korrużjoni tal-baħar)

L-integrazzjoni tas-saqaf u tal-moduli tipprevjeni d-dħul tal-ilma-kritika għall-gżejjer Indoneżjani ta'-xita għolja

✅ Effiċjenza fil-Loġistika

8 unitajiet għal kull kontenitur HQ ta '40 pied jimmassimizzaw l-ispazju tal-bastiment

Żdoganar simplifikat (kodiċi HS standardizzat għal akkomodazzjoni modulari)

M'hemmx bżonn ta' krejnijiet tqal-moduli immuntati b'telehandlers

✅ Konformità u Kumdità

Jissodisfa l-istandards SNI Indoneżjani għall-akkomodazzjoni tal-ħaddiema temporanji

Kull kamra tinkludi: ħitan/saqaf iżolati, tieqa li tiżżerżaq, bieb, ħwienet tal-elettriku, punt tal-fann tas-saqaf, plumbing u sistema elettrika;

Ventilazzjoni cross-naturali permezz ta' tqassim ta'-aspett doppju

✅ Skalabbiltà u Flessibilità Futura

Il-bini jista 'jiġi żarmat u rilokat

Moduli addizzjonali integrati faċilment għall-espansjoni tal-kamp



1 Tqassim tal-Bini (Kull Unità)



Parametru	Valur
Footprint tal-bini	24.38 m (W) × 60.0 m (L)
Għadd tal-art	2
Kmamar għal kull sular	40 (20 kull naħa)
Wisa' tal-kuritur	1.5 m (estern, cantilevered jew appoġġjat)
Għoli mill-art-sa-l-art	2.9 m (inkluż il-fond strutturali)
Għoli totali tal-bini (sa eaves)	-6.2 m
Sporġenza tas-saqaf	0.6 m min-naħat kollha

Nota: Il-kontenituri jitqiegħdu direttament fuq pedament tal-konkrit livellat jew pedament tal-pil bil-kamin.



2 Sistema tas-Saqaf

Struttura: Purlins tal--sezzjoni C-ffurmati fil-kesħa fuq irfid jew gwarniċi tal-portal ħfief tal-azzar

Span: 24.38 m (firxa ċara jew b'appoġġ ċentrali jekk meħtieġ)

Kisi: Folja tal-azzar galvanizzat korrugat BMT ta '0.5 mm (blu, estetika ta' tqabbil)

Drenaġġ: Kaxxi kanali + downpipes fit-truf



3 Ċirkolazzjoni

Taraġ: Żewġ torrijiet esterni tat-turġien tal-azzar għal kull bini (wieħed f'kull tarf)

Wisa ': 1.2 m

Treads: Ħakk tal-azzar jew pjanċa tal-kontroll

Poġġamani: Pajp galvanizzat Ø48 mm, miżbugħ isfar

Passaġġi: Gverti ta' l-azzar b'cantilevered jew kolonni-rinfurzati b'wiċċ li jiżloq-

---



Oġġett	Deskrizzjoni	Kwantità	Noti
Moduli tal-Kontenituri	CBC Flatpack House (2.438×6.0×2.7 m)	80 unità	-mgħammar minn qabel bi bibien, twieqi, insulazzjoni, elettriku mhux maħdum-in
Azzar Strutturali (Saqaf)	C200–C250 purlins & trusses (Grad 300)	-8,500 kg	HDG jew miżbugħa
Struttura tal-passaġġ	Travi SHS/RHS, appoġġi tal-ħakk	-3,200 kg	Miżbugħa fl-isfar (sistema ta' 300 µm)
Torrijiet tat-Taraġ	Stringers, inżul, poġġamani	2 settijiet	Żebgħa safra, treads li ma jiżloqx-
Kisi tas-saqaf	0.5 mm galv. folja tal-azzar	1,600 m²	Kulur blu-kisi
Qafliet u Aċċessorji	Boltijiet, klipps, ankri, siġillanti	-	Reżistenti għall-korrużjoni-
Sistema taż-Żebgħa	Kisi ta' 300 µm epossi/polyurethane	-1,200 m² (żoni sofor)	Għal passaġġi, turġien, binarji

Total għal 6 Bini

Kontenituri: 480 unità

Azzar tas-saqaf: 51,000 kg

Passaġġ/azzar tat-taraġ: 19,200 kg

Kisi tas-saqaf: 9,600 m²

Tbaħħir: Kontenituri HQ ta '60 × 40 pied
