Soluzzjonijiet Custom Modulari Kamp għal Operazzjonijiet tal-Minjieri Indoneżjani

proġett ta 'akkomodazzjoni modulari fl-Indoneżja, allinjat bis-sħiħ mas-sistema Flatpack Container House ta' CBC. Dan jinkludi deskrizzjonijiet dettaljati arkitettoniċi u strutturali, tlugħ materjali, analiżi tal-fattibilità, u għarfien strateġiku tas-suq.

Rapport ta 'Fatibbiltà Teknika u tas-Suq: Soluzzjonijiet Modulari Custom Camp għal Operazzjonijiet tal-Minjieri Indoneżjani

Imħejji minn:Sistemi Modulari CBC
Post tal-Proġett:Gżejjer ta' Barra, l-Indoneżja
Klijent:Kumpannija tal-Minjieri Indoneżjan Maġġuri





Is-CBC Modular Systems żviluppat soluzzjoni ta' kamp modulari apposta għal operazzjoni ta'-minjieri fuq skala kbira fuq gżira ta' barra Indoneżjana. Il-proġett jinkludi żewġ tipoloġiji distinti tad-djar-akkomodazzjonijiet ta' ġestjoni(kmamar privati ​​bi kmamar tal-banju en-suite) udormitorji tal-ħaddiema(okkupazzjoni kondiviża b'sanità komunali)-it-tnejn ibbażati fuq is-CBC's standardizzatFlatpack Container House (FCH)sistema.

Il-karatteristiċi ewlenin jinkludu:

Daqs uniformi tal-modulu (2.25 m × 4.0 m) li tippermetti produzzjoni tal-massa, loġistika simplifikata, u assemblaġġ rapidu-fuq il-post.

Bini ta' żewġ-sulari b'sistemi ta' kurituri tal-azzar integrati, bjut iżolati, u durabilità-tal-klima tropikali.

Kapaċità totali:~ 250 kamra tal-ġestjoniu~400 kamra tal-ħaddiema(akkomodazzjoni1,600 ħaddiem).

Konformità sħiħa mat-trasportabilità, ir-reżistenza għat-temp, u r-rekwiżiti tas-sigurtà fuq il-post tax-xogħol għal siti remoti tal-minjieri.

Dan ir-rapport jagħti dettalji dwar id-disinn, il-materjali, il-fattibbiltà, il-vantaġġi, u l-applikabbiltà tas-suq fil-mira tas-soluzzjoni proposta.





2.1 Standardizzazzjoni tal-Modulu

CBC juża apakkett-ċatt, sistema modulari ISO-kompatibblibl-unità bażi li ġejja:

Dimensjonijiet tal-Modulu: 2.25 m (W) × 4.0 m (L) × 2.8 m (H)

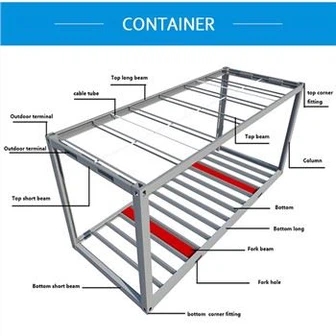

Qafas Strutturali:Azzar galvanizzat -gauge ħafif (G550, ħxuna 1.2–2.0 mm)

Pannelli tal-ħajt:Pannelli sandwich 75 mm (0.5 mm PPGI azzar + 70 mm rockwool insulazzjoni + barriera tal-fwar)

Sistema tal-Art:Bord tal-fibra tas-siment ta' 18 mm fuq travi tal-azzar iffurmati fil-kesħa-

Kompatibbiltà tas-saqaf:Iddisinjati biex jintegraw mas-sistema tal-irfid tas-saqaf ħfief tas-CBC

Żewġ moduli huma magħqudafit-tulbiex jiffurmaw aKamra ta' 4.5 m × 4.0 m=18 m², li jservi bħala l-footprint universali għaż-żewġ tipi ta 'djar.



It-tqassim tal-kamra (għal kull unità):

Żona ta' l-irqad: 3.0 m × 4.0 m = 12 m²

Jinkludi sodda, skrivanija, gwardarobba, provvista ta 'unità AC

Kamra tal-banju ta'-suite: 1.5 m × 4.0 m = 6 m²

Mgħammar madum taċ-ċeramika, toilet-mdendla mal-ħajt, sink tal-vanity, drenaġġ tal-art, u stall tad-doċċa prefabbrikat

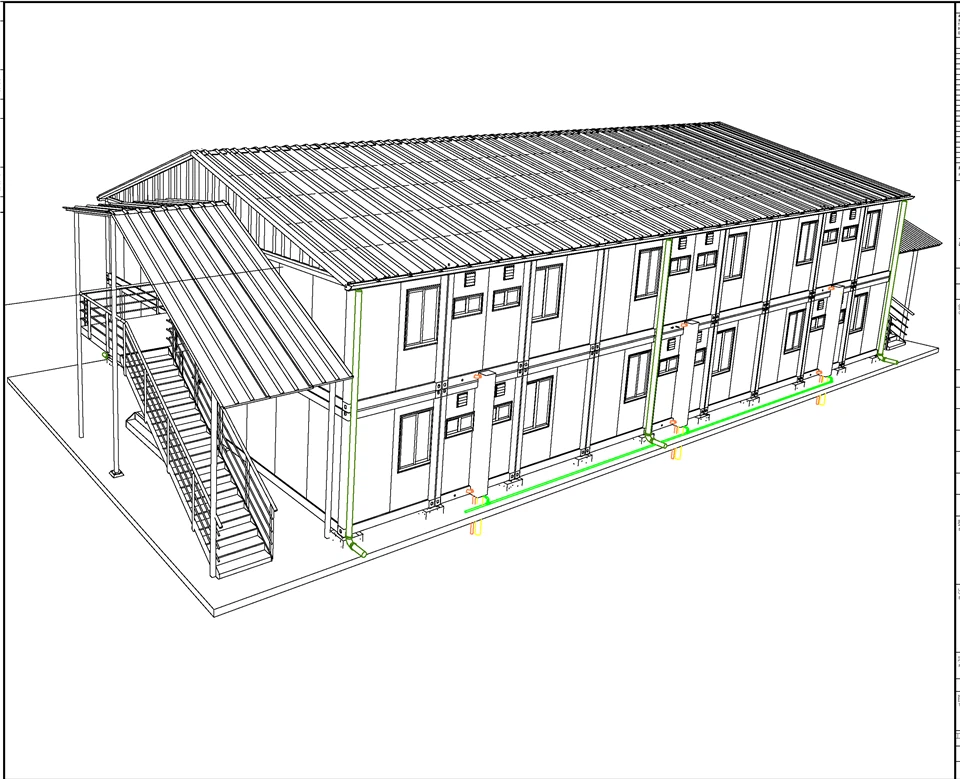

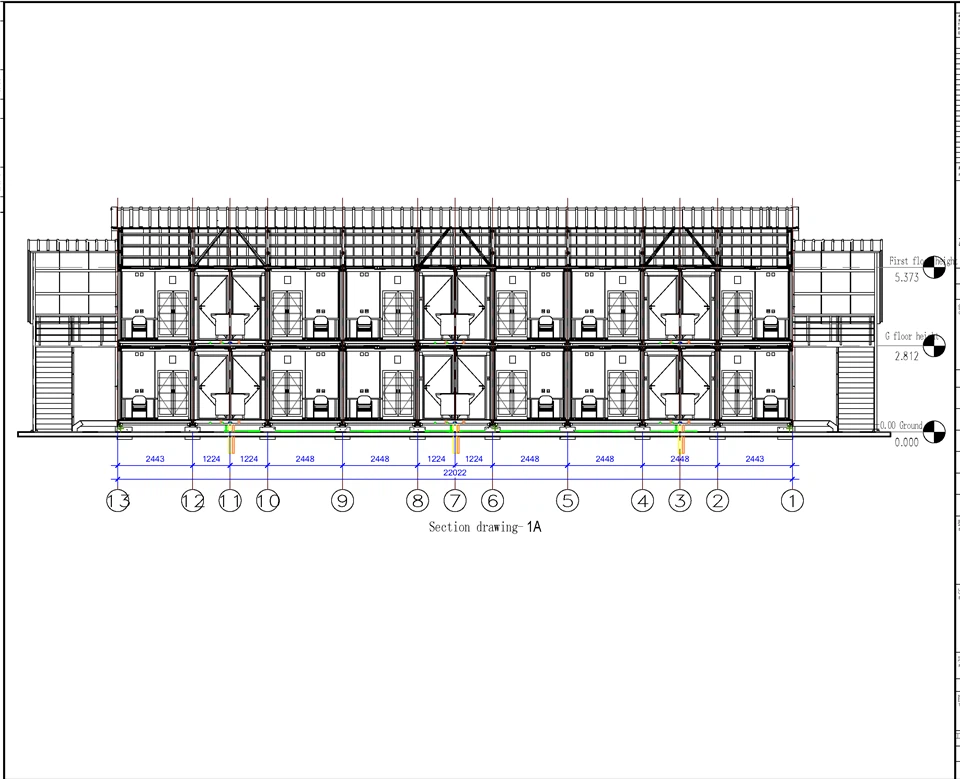

Konfigurazzjoni tal-Bini:

Pavimenti:2 stejjer

Kmamar għal kull sular:12 (6 kmamar iħarsu lejn in-nofsinhar, 6 iħarsu lejn it-tramuntana)

Kuritur:Passaġġ ċentrali wiesa' ta' 2.0 m

Taraġ:Taraġ wieħed f'kull tarf (lvant u punent)

Kmamar Totali għal kull Bini: 24

Numru ta' Bini Meħtieġa: 250 ÷ 24 ≈ 11-il binja(264 kamra b'kollox)





It-tqassim tal-kamra (għal kull unità):

Daqs tal-Kamra: 4.5 m × 4.0 m = 18 m²

Okkupazzjoni:4 persuni

Għamara:Erba (4) sodod singoli (1.2 m × 2.0 m), irranġati tul ħitan ma1.5 m korsija ċentrali

L-ebda kamra tal-banju privata

Moduli tas-Sanità:

Żewġ moduli addizzjonali għal kull sular (in-naħa tal-lvant):

Modulu tat-Tramuntana:Toilets maskili + awrinarji

Modulu tan-Nofsinhar:Toilets femminili + doċċi

Kull modulu tas-sanità jservi ~ 28 resident għal kull sular

Konfigurazzjoni tal-Bini:

Pavimenti:2 stejjer

Kmamar għal kull sular:14 (7 fit-tramuntana, 7 fin-nofsinhar)

Kuritur:Passaġġ ċentrali wiesa' ta' 2.0 m

Taraġ:Fiż-żewġt itruf

Kmamar Totali għal kull Bini: 28 → 112 sodda

Numru ta' Bini Meħtieġa: 1,600 ÷ 112 ≈ 15-il binja(total 1,680 sodda)





Kurituri Interni:

Struttura:Frejm tal-azzar iffurmat fil-kiesaħ proprjetarju tas-CBC

Paviment:Bord tal-fibra tas-siment ta' 18 mm + 2 mm art tal-PVC ta' grad kummerċjali- (anti-żliq, reżistenti-l-umdità)

Limitu:Fibra minerali sospiża jew pannelli tal-PVC b'dawl LED integrat

Poġġamani:Azzar miksi-trab fuq naħat miftuħa

Sistema tas-saqaf:

Struttura:Irfid tal-azzar ħfief (firxa sa 9 m)

Kisi:Folja ta' l-azzar miksija ta' 0.5 mm PPGI-(kisi ta' grad-marin)

Insulazzjoni:Kutra tas-suf tal-ħġieġ ta' 100 mm (Valur R-Akbar minn jew ugwali għal 2.8 m²·K/W)

Eaves:Sporġenza ta '0.6 m għall-protezzjoni mix-xita

Protezzjoni tat-Temp:

Il-ġonot kollha ssiġillati b'gaskits EPDM

Fondazzjoni elevata (mollijiet tal-konkrit jew munzelli bil-kamin) għar-reżistenza għall-għargħar

Termite- u materjali reżistenti-korrużjoni kollha



Oġġett	Unità	Kwantità	Noti
Moduli Bażi (2.25×4 m)	Unitajiet	708	Ġestjoni: 264 kamra × 2 =528 modulu Ħaddiem: 420 kamra × 2 =840 modulu Sanità: 15-il bini × 2 flrs × 2 mods =60 modulu Moduli totali=(528 + 840 + 60)=1,428→ imma nota: il-kmamar tal-maniġment u tal-ħaddiema jaqsmu l-istess tip ta 'modulu; għadd finali aġġustat għal produzzjoni kondiviża:~ 708 unitajiet uniċi(kull bini juża moduli identiċi)
Gwarniċi tal-Kurituri tal-Azzar	Meters lineari	2,200 m	26 bini × 2 sulari × tul medju tal-kuritur 42 m
Bord tal-Fibra tas-Siment (18 mm)	m²	2,500 m²	Kurituri + inżul
Paviment tal-PVC (2 mm)	m²	2,500 m²	Kurituri biss
Folji tas-saqaf PPGI (0.5 mm)	m²	5,800 m²	26 bini × ~ 223 m² saqaf kull wieħed
Insulazzjoni tas-suf tal-ħġieġ (100 mm)	m³	580 m³	L-istess żona bħas-soqfa
Tagħmir tal-kamra tal-banju (tojlit, sink, doċċa)	Settijiet	264	Għal unitajiet ta' ġestjoni biss
Sodod Uniċi (1.2×2 m)	Unitajiet	1,680	Għad-dormitorji tal-ħaddiema
Unitajiet tat-turġien (Azzar Prefabbrikat)	Settijiet	52	2 għal kull bini × 26 bini

Nota: L-għadd tal-moduli jassumi standardizzazzjoni għolja. Il-produzzjoni attwali tal-fabbrika se lott ta 'unitajiet identiċi għall-effiċjenza fl-ispiża.



4.1 Fattibbiltà Teknika

✅ Sistema Ppruvata: CBC's Flatpack system has been deployed in >15-il kamp tropikali tal-minjieri madwar l-Asja tax-Xlokk u l-Afrika.

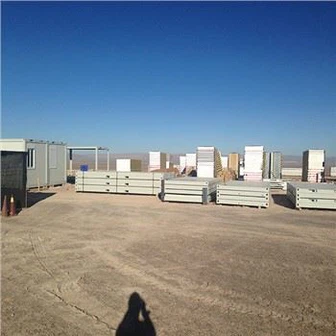

✅ Effiċjenza tat-Trasport: Moduli ċatti-pakkjaw biex<30 cm height**, allowing 10–12 units per 40-ft container.
✅ **Assemblaġġ Rapidu**: Bini ta' 24 kamra jista' jinbena minn 6 ħaddiema f'**5–7 ijiem**.
✅ **Climate Resilience**: Designed for **high humidity (>80%), sprej tal-melħ, heavy rainfall (>3,000 mm/sena), uŻona sismika 3(skond SNI 1726:2019).





Tifdil CAPEX: 25–40% inqas mill-kostruzzjoni tradizzjonali tal-konkrit f'żoni remoti.

Tnaqqis fl-Ispejjeż tal-Loġistika: Moduli standardizzati jnaqqsu l-kumplessità tat-tbaħħir u d-dewmien doganali.

Valur taċ-ċiklu tal-ħajja: Ħajja ta 'servizz ta' 15–20 sena b'manutenzjoni minima.





Jiltaqa'Standard Nazzjonali Indoneżjan (SNI)għal strutturi temporanji.

Pannelli tal-ħajt-ratati għan-nar (Klassi B, ASTM E84).

Ħruġ ta 'emerġenza konformi ma'Regolament tal-Ministeru tal-Manpower Nru. 5 tal-2018dwar l-akkomodazzjoni tal-ħaddiema.



Vantaġġi

Skalabbiltà: Faċli biex iżżid jew terġa’ tikkonfigura l-bini hekk kif il-forza tax-xogħol tvarja.

Veloċità-għal-Okkupazzjoni: Kamp sħiħ operattiv fi ħdan8-10 ġimgħatmill-ordni.

Kontroll tal-Kwalità: Fabbrika-mibnija taħt kundizzjonijiet ISO 9001 vs. varjabbli fuq-xogħol tas-sit.

Sostenibbiltà: 90% struttura tal-azzar riċiklabbli; tnaqqis fl-iskart tal-kostruzzjoni.

Limitazzjonijiet

CAPEX inizjali: Ogħla għal kull-spiża għal kull unità minn kwartieri bażiċi (ikkumpensat bil-veloċità u l-kwalità).

Limiti ta' Personalizzazzjoni: Layout ristrett b'wisa 'modulu ta' 2.25 m.

Dipendenza tal-Fondazzjoni: Jeħtieġ art livell jew mollijiet ta' inġinerija fuq ħamrija ratba.





6.1 Klijenti fil-mira

Kumpaniji tal-Minjieri u tar-Riżorsi: Jopera fi gżejjer remoti Indoneżjani (eż. Kalimantan, Sulawesi, Papua).

Kuntratturi taż-Żejt u tal-Gass: Jeħtieġu kampijiet tal-ħaddiema sikuri u skalabbli.

Iżviluppaturi tal-Infrastruttura: Bini ta' toroq, portijiet, jew impjanti tal-enerġija f'reġjuni iżolati.

Aġenziji tal-Gvern: Ministeru tal-Enerġija u Riżorsi Minerali (ESDM) jew intrapriżi tal-istat-(eż., ANTAM, Inalum).

6.2 Swieq fil-mira

Indoneżja: Fokus primarju minħabba l-ġeografija arċipelaġika u s-settur tal-minjieri li qed jisplodu.

Asja tax-Xlokk: Il-Malasja, il-Filippini, il-Vjetnam-sfidi simili tal-klima u l-loġistika.

Afrika u Amerika Latina: Swieq sekondarji bi bżonnijiet industrijali remoti komparabbli.

6.3 Xifer Kompetittiv

Is-soluzzjoni ta’ CBC tissupera lill-kompetituri permezz ta’:

Modularità vera(kontejners tat-tbaħħir mhux modifikati)

Effiċjenza ta'-pakkett ċatt(spejjeż tal-merkanzija aktar baxxi)

Disinn lest għall-MEP{0}}integrat(kondjuwiti-installati minn qabel għall-enerġija, ilma, data)

Sħubiji ta' assemblea lokalif’Jakarta u Surabaya



Is-sistema tal-kamp modulari proposta tissodisfa bis-sħiħ ir-rekwiżiti funzjonali, loġistiċi u ambjentali tal-klijent. Billi juża l-pjattaforma standardizzata Flatpack Container House ta' CBC, il-proġett jikseb:

Skjerament rapidu f'post ta' sfida loġistika

Kumdità għolja tal-okkupanti għall-ġestjoni u kundizzjonijiet ta’ għajxien dinjitużi għall-ħaddiema

Durabilità fit-tul-f'kundizzjonijiet tropikali ħorox

Vantaġġi sinifikanti tal-ispiża taċ-ċiklu tal-ħajja

Rakkomandazzjonijiet:

Kondotta astħarriġ tas-sitbiex tikkonferma l-kundizzjonijiet tal-pedament u r-rotot ta’ aċċess.

Involvaimsieħba tax-xogħol lokaligħall-assemblaġġ taħt is-superviżjoni tas-CBC.

Inkludidisinn tas-saqaf lest{0}}solargħall-integrazzjoni futura tal-enerġija rinnovabbli.

Timplimentasistema ta 'ġestjoni tal-kamp diġitali(sensors IoT fakultattivi għall-okkupazzjoni, utilitajiet).

Din is-soluzzjoni tpoġġi lill-klijent bħala mexxejOperazzjonijiet tal-minjieri konformi mal-ESG-, ittejjeb iż-żamma tal-forza tax-xogħol u l-kontinwità operattiva.
